南京江北新区人才公寓（1号地块）项目社区服务中心 | 2020 Active House Award 最佳可持续奖

浏览量：收藏

最佳可持续奖

南京江北新区人才公寓（1号地块）项目社区服务中心

专家评语-张鹏举：该项目设计以全生命周期净零碳排放为目标，采用木结构体系和屋顶一体化的光伏系统，同时注重以建筑设计如设置大台阶、安装吊扇等措施实现对低碳行为的引导，更重要的是创造了较为舒适宜人的交往场所，有效平衡了环境、能源和人的场所需求。

项目地址：南京市江北新区

设计机构：南京长江都市建筑设计股份有限公司

设计团队：邱立刚、张伟伟、祝侃、宋建刚、武洪基、刘强、姜楠

南京江北新区人才公寓（1号地块）项目社区中心以“能量山”为设计理念，采用木结构+光伏发电系统，实现了整栋建筑零能耗及零碳排放，是一栋装配式木结构零碳建筑，也是省住建厅超低能耗被动式建筑项目。

主动性

ACTIVENESS

建筑采用木结构体系，并将其形态“再还原”成树木枝干，构成“人工树林”，将自然元素引入城市空间；结合建筑流线，设置室外阶梯剧场，构筑社区文化焦点，引导社会交往。设置空气监测系统（与新风联动）、智能照明系统、中庭智能天窗系统，主动感知自然，实现自动调节。

本项目采用新型木结构，其设计语言缘起于“城市森林”，尝试在城市空间营造一种“存在于自然”，“生活于自然”的氛围。

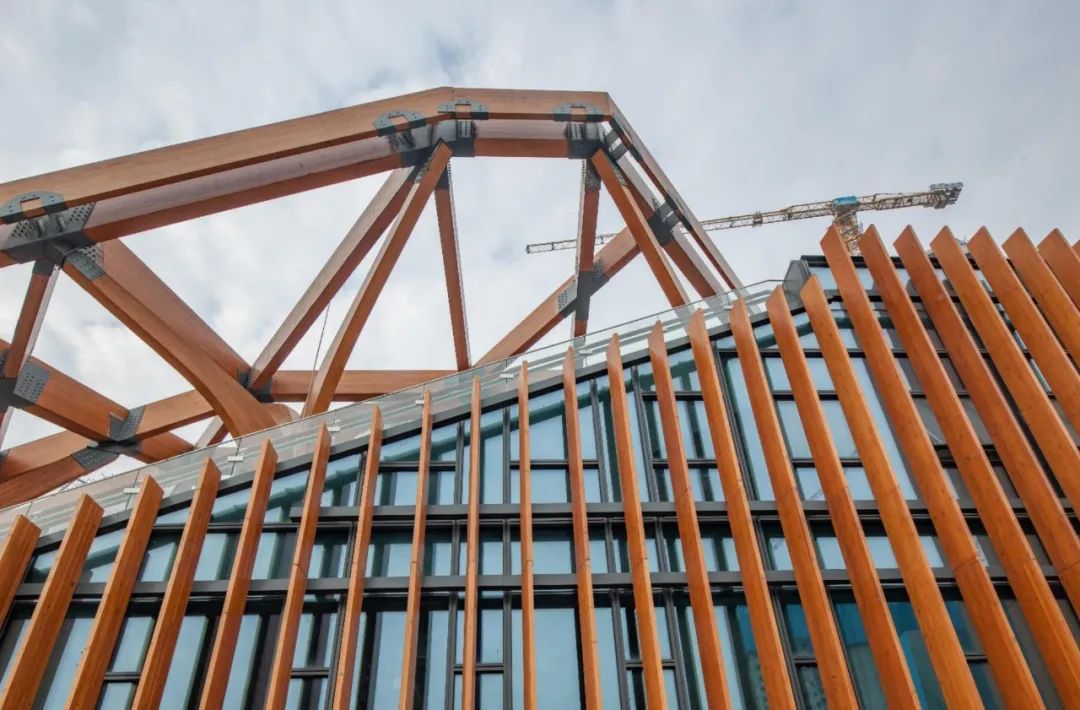

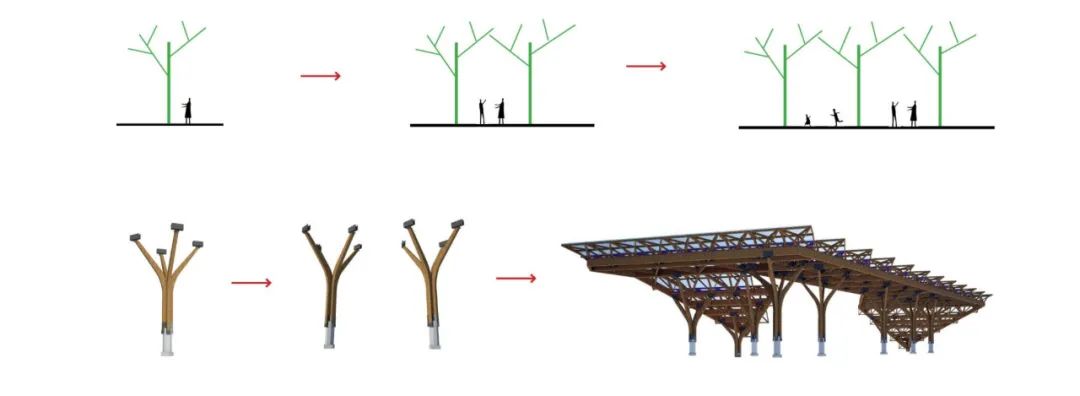

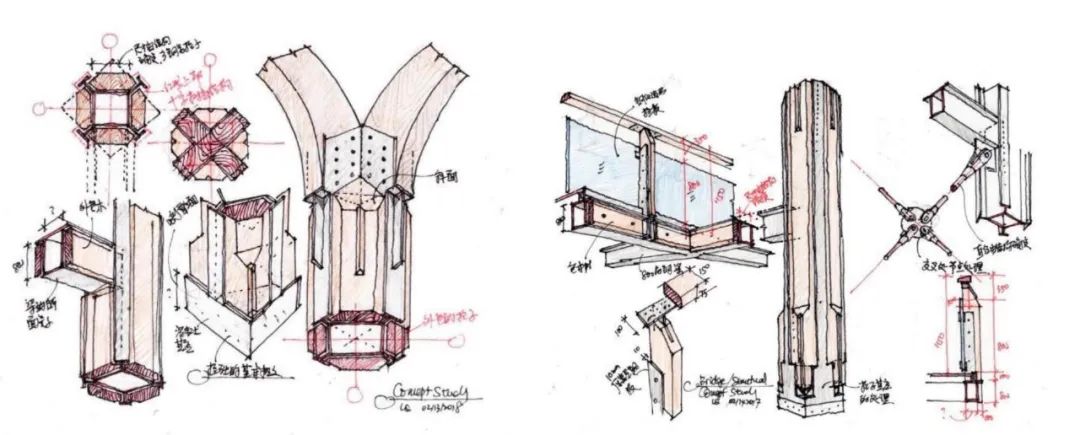

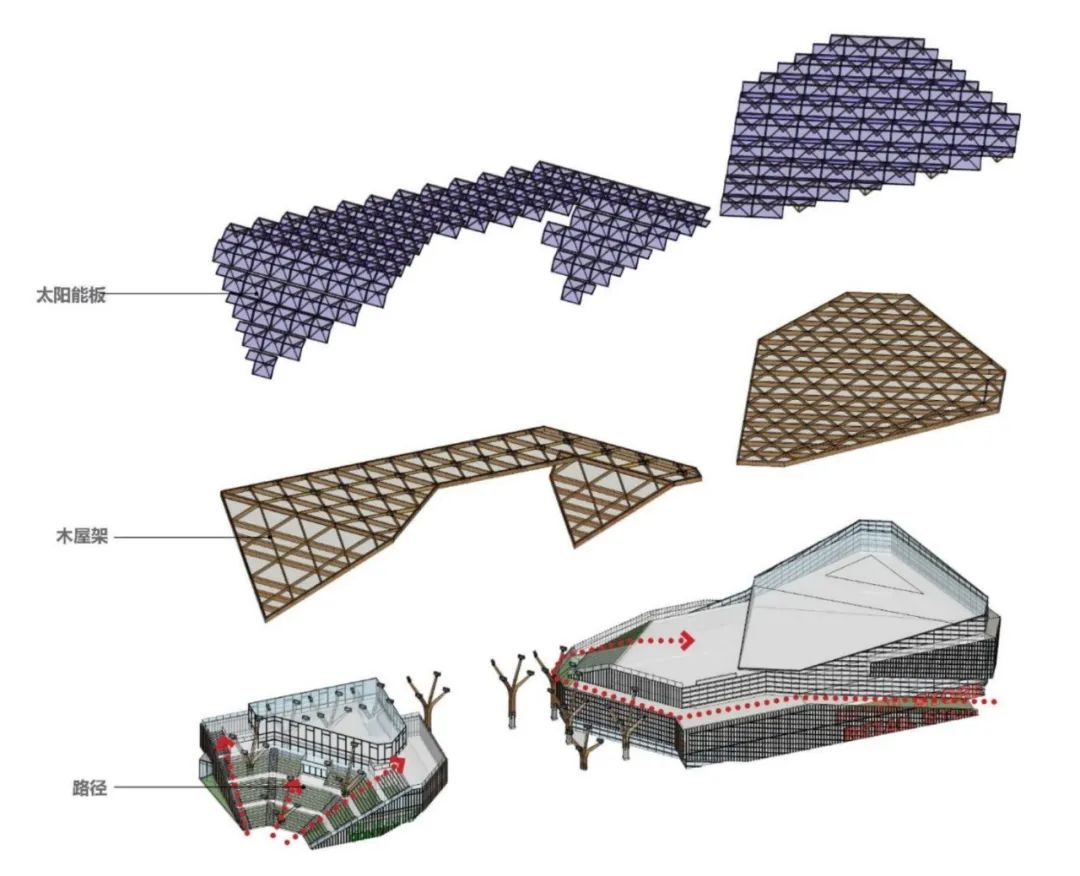

通过采用当代工程木材料和新的连接方式，将木结构的形态“再还原”成树木枝干，并将所支撑的太阳能光伏屋架意向为“树冠”，既体现了结构与自然材料的特点，又为置身于建筑内部的人们营造出一种仿佛身处森林之中的空间意向，以冀为社区生活提供一片体味自然的天地。

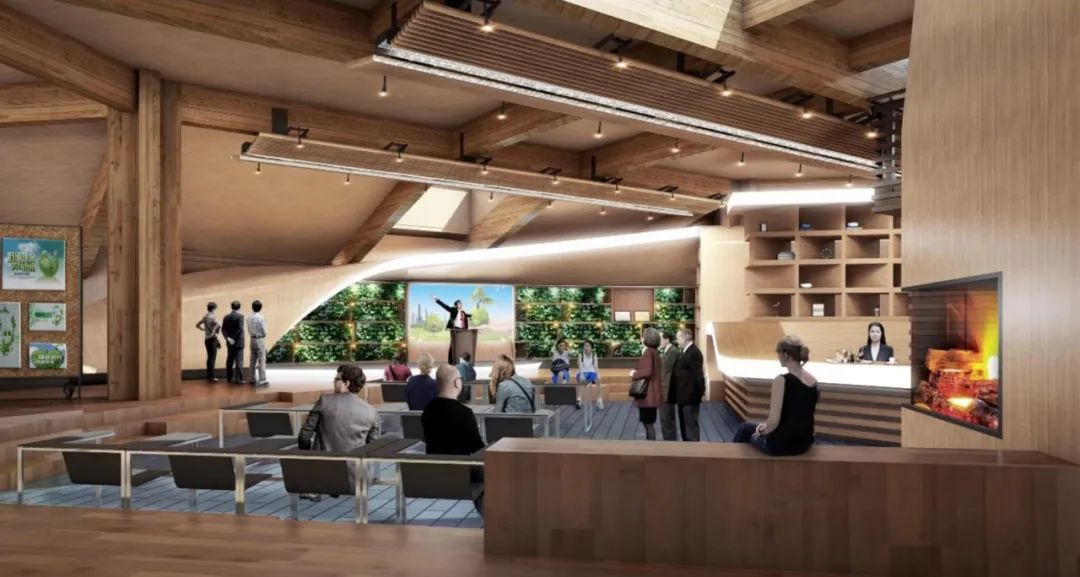

一层拟为绿色低碳体验展厅，并实时公布能耗、碳排放等据，以社区平台宣传低碳生活理念。通体的木结构设计，可以让人们在钢筋混凝土丛林中里找到了一处灵动、有活力、会说话的“绿荫净土”，它是城市一板一眼中难得的取景器，不断提醒着人们对于自然、生态的思考。

舒适性

COMFORT

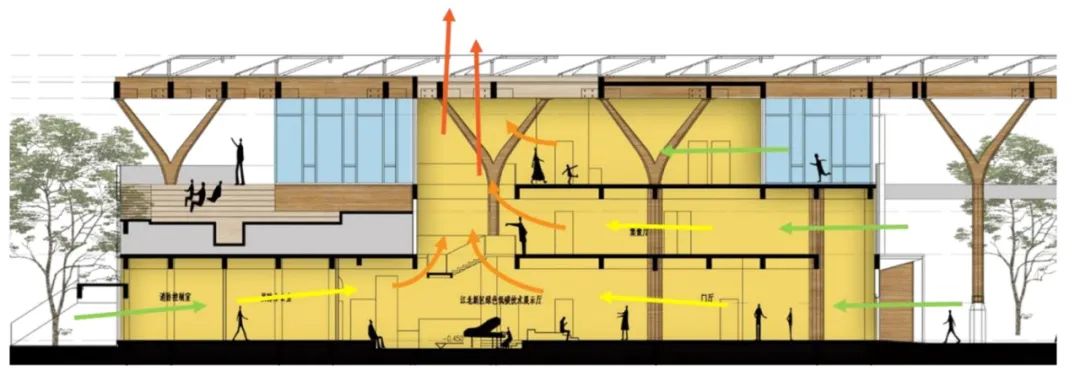

通过模块化天窗系统解决中庭内区采光问题，同时构建热压通道促进通风；依靠天窗可控开启扇和遮阳系统，可实现季节运行策略切换。

参数化设计立面格栅，平衡外区采光和遮阳。基于能耗模拟优化设计高性能围护结构，提升建筑被动舒适度；优化楼面构造，改善木结构隔声，楼板撞击声隔声性能达到标准高限值。采取机械与自然的混合通风策略，新风系统PM2.5一次过滤效率可达95%。

能源

ENERGY

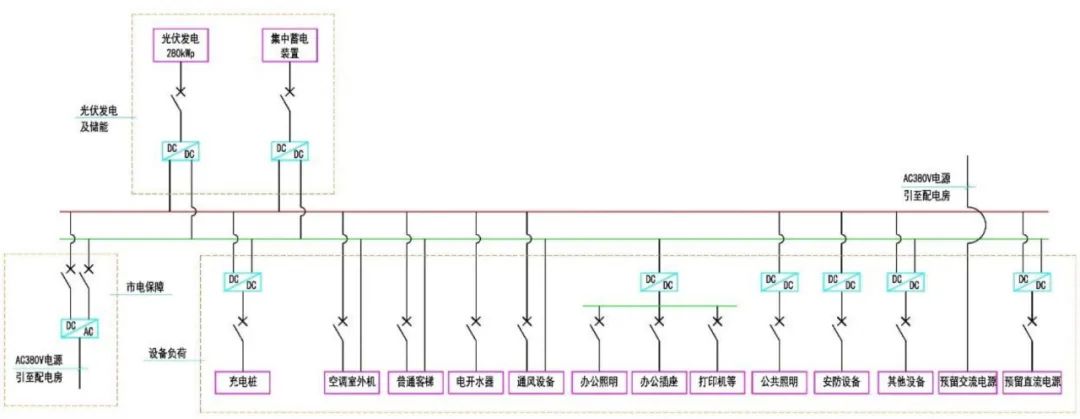

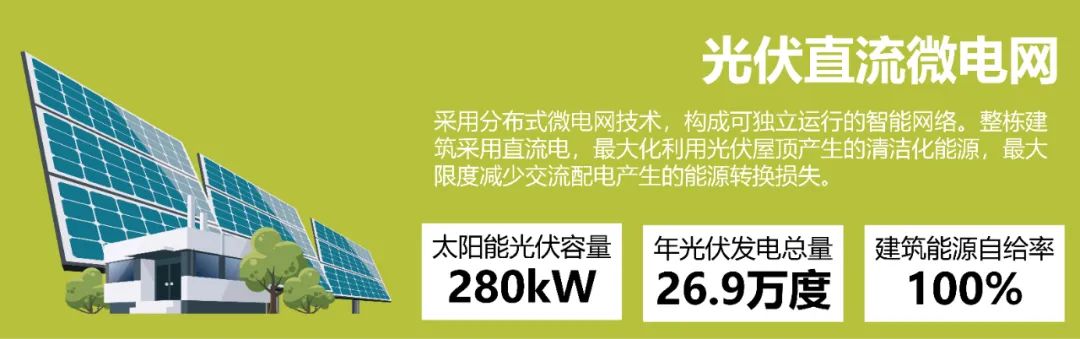

项目基于产能建筑理念设计，并已获得全国首个零能耗建筑认证标识。与屋顶一体化的光伏系统总装机容量为279.84kWP，预计年发电量可达26.9万度。此外，项目采用直流微电网设计，整栋建筑采用直流配电，并借助调蓄一体的能源管理系统，实现光伏发电就地消纳最大化。

同时，建筑采用高性能的围护结构体系，外墙传热系数为0.38W/m2K，幕墙和外窗传热系数为1.6W/m2K，结合合理的被动式设计，充分降低建筑负荷。

环境

ENVIRONMENT

项目以全生命周期净零碳排放为目标，通过整体木结构体系和竹木地板、麦秸板等可循环装饰材料的应用，充分降低建筑隐含碳排放。

此外，借助节水器具和雨水回用，项目节水率可达30%以上。项目注重以建筑设计实现对低碳行为的引导：设置吊扇鼓励减少空调使用，采用带洗手池的抽水马桶宣传节水理念，对中庭悬梯、楼梯空间进行精细设计鼓励人们拾级而上、少用电梯等等。

设计亮点

DESIGN HIGHLIGHTS

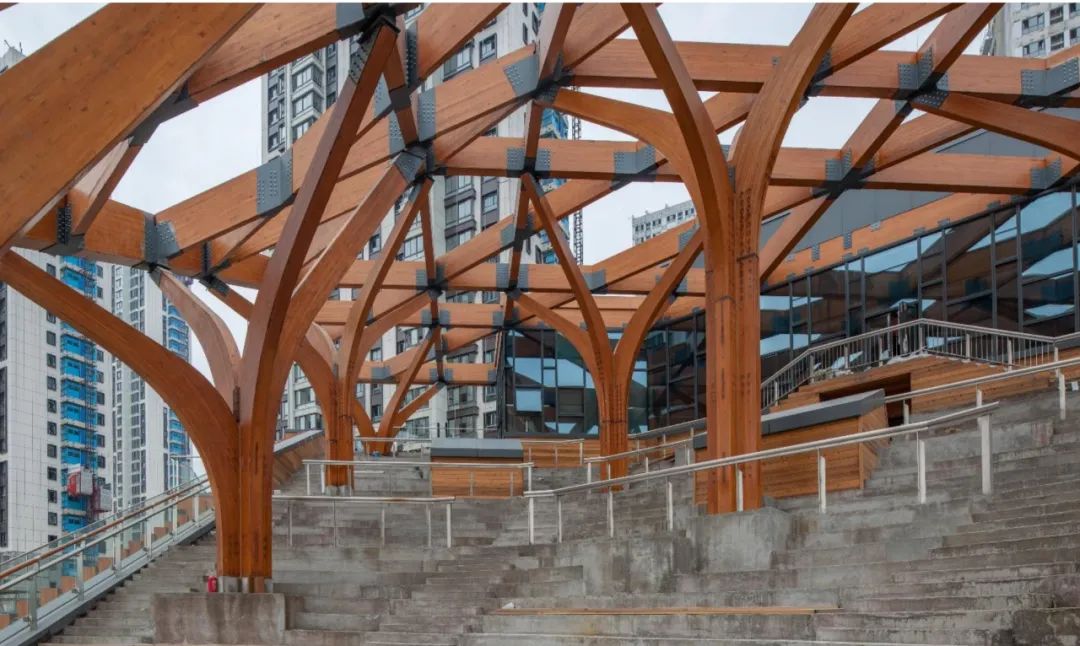

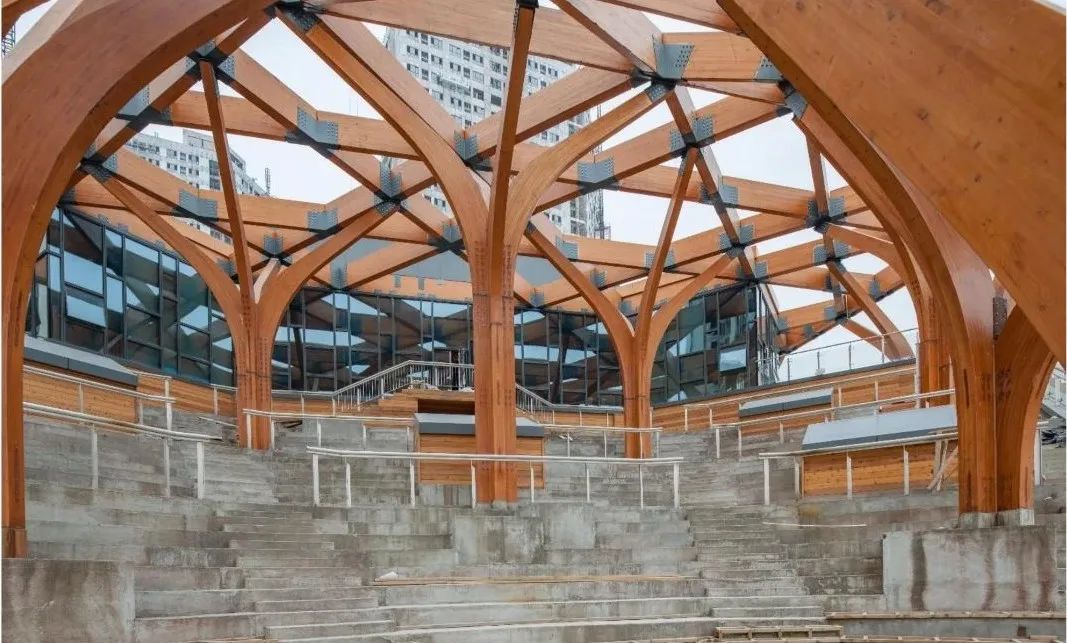

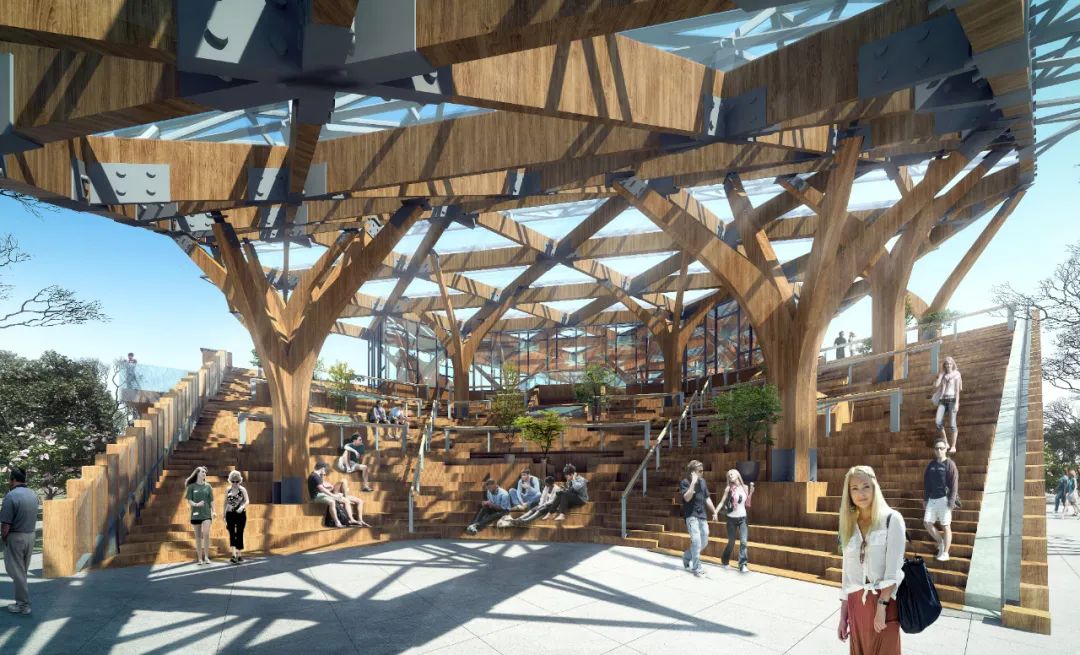

室外阶梯剧场

作为社区服务中心，项目致力于为住户提供一个线下交流、聚会、休息的场所，因此将“剧场”这一经典的建筑学空间原型与建筑外形结合，激发住户们公共生活和交流的可能性。剧场的开放空间可以策划或自发形成多种功能，例如游戏、餐饮、展览、放映、观演等等。

零碳与环境友好

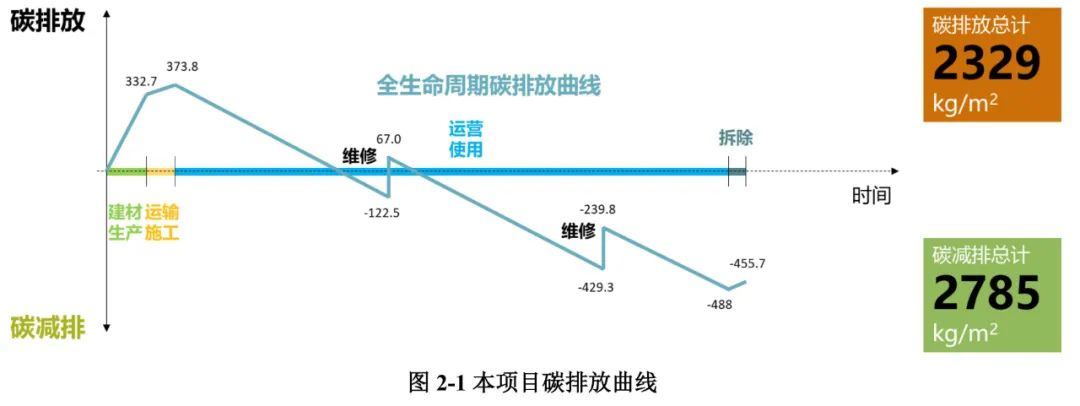

在设计初期就确立了全生命周期净零碳排放的目标，并在方案阶段对项目的碳排放表现进行了预评估。影响建筑碳排放的主要因素是建材生产隐含碳排放以及建筑运行能耗所带来的碳排放，因此，这两个环节是项目零碳设计的主要关注点。

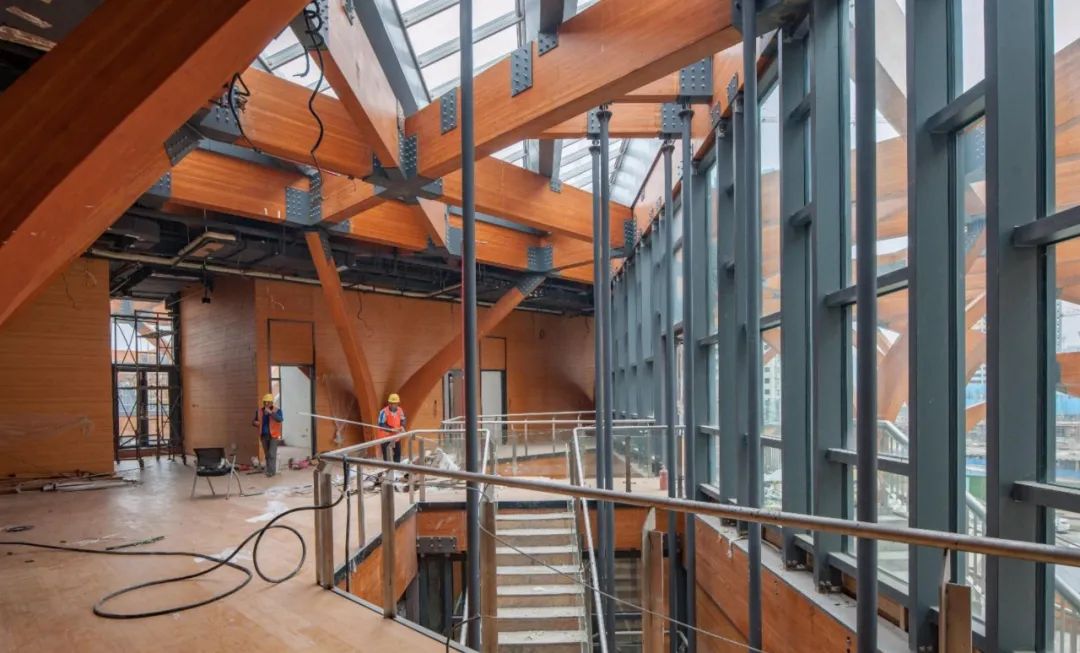

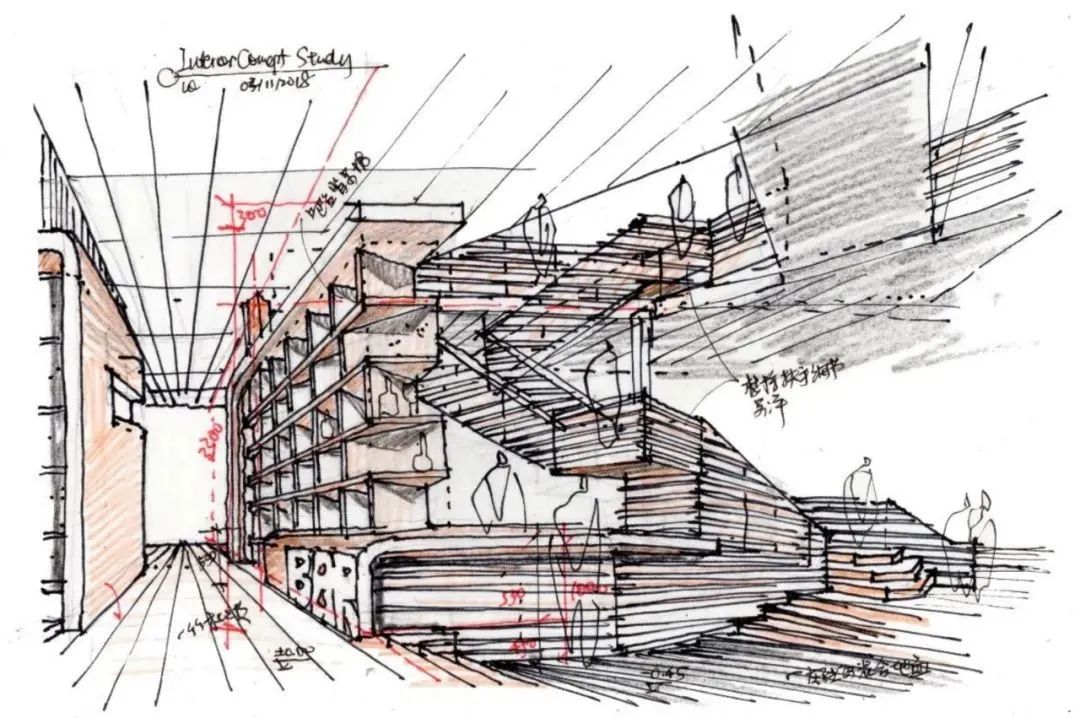

建筑是人类意志的产物，同时也影响着人类的行为和态度，项目希望通过自身建筑的低碳设计语言，向公众传达了一种绿色低碳的生活态度。比如项目注重中庭悬梯和楼梯的设计，使得内部空间更加明媚、更有趣味，从而鼓励人们拾级而上，少用电梯，多走楼梯。

以高性能天窗打造中庭气候核

建筑形体较为扁平，故引入中庭设计，扩展室内的空间感，并强化建筑的采光。但同时中庭也容易产生热环境的问题。因此，项目设置了高性能的天窗系统以改善中庭的微气候，在采光、通风、遮阳、保温等建筑环境需求间寻求合理的平衡。

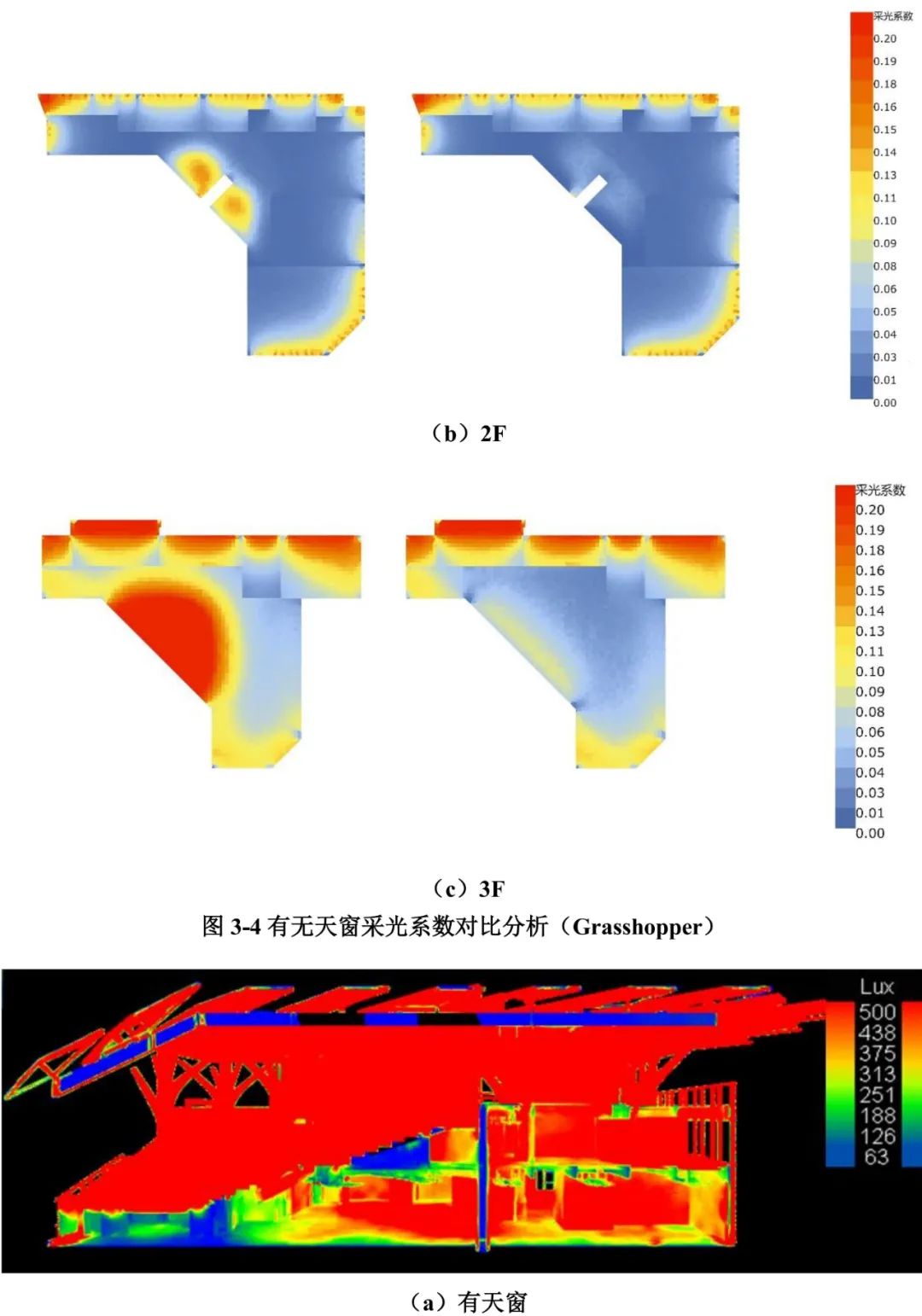

天窗的设计显著改善了建筑内区的采光水平，以一层为例，设置了天窗后，中庭区域平均采光系数从0.02 提升至 0.06 左右，达到了三倍。

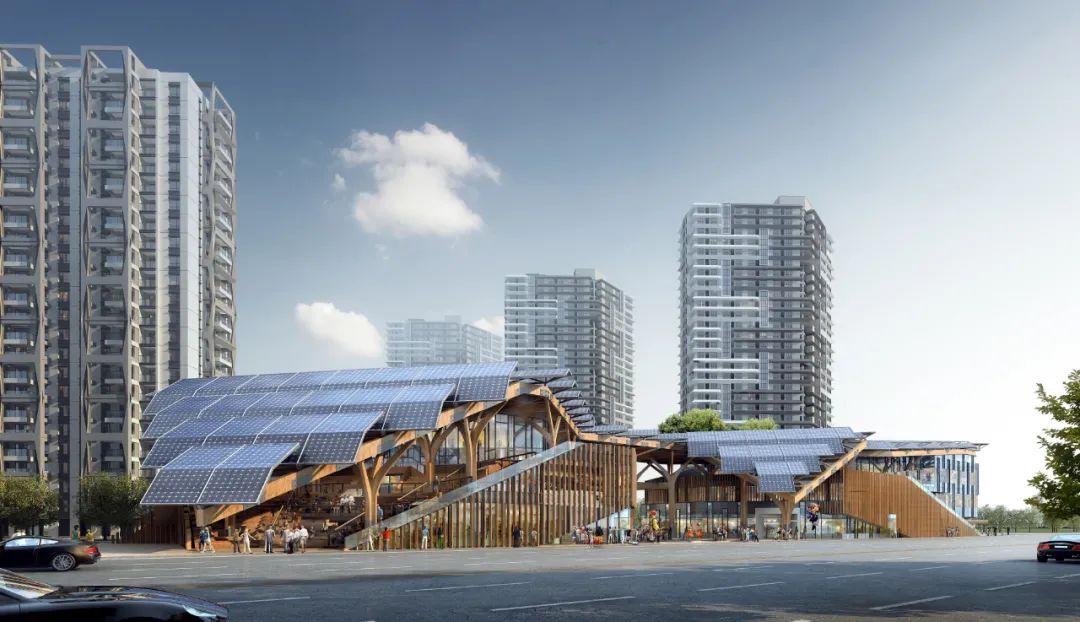

能量山

该项目积极探索形式与性能之间的关系，以可再生能源与建筑形体的融合来定义可持续性的要素。所有的光伏板以最佳的朝向融合在建筑的屋面上，能够最大程度提高太阳能的利用效率，同时建筑屋面通过坡道、台阶吸引地面的人流拾阶而上，从建筑的整体外观看，整个建筑仿佛一座屹立的“能量山”，在城市空间林立的高楼大厦之间形成一套独特的风景，但整体又不脱离于城市的体系，始终与城市保持着积极的互动。
