哈尔滨浩宁集团总部 | 2020 Active House Award 卓越奖

浏览量：收藏

2020获奖作品解析

清华建筑设计院

Active 卓越奖

哈尔滨浩宁集团总部

专家评语-仲继寿：这是一个充分体现 “被动优先、主动优化“设计原则的案例。通过设计师的主动性努力创造人与人、人与建筑、人与自然之间的交流与互动的空间、场景和机会，并通过大空间的布局实现建筑面向未来的功能适应性和空间可变性。

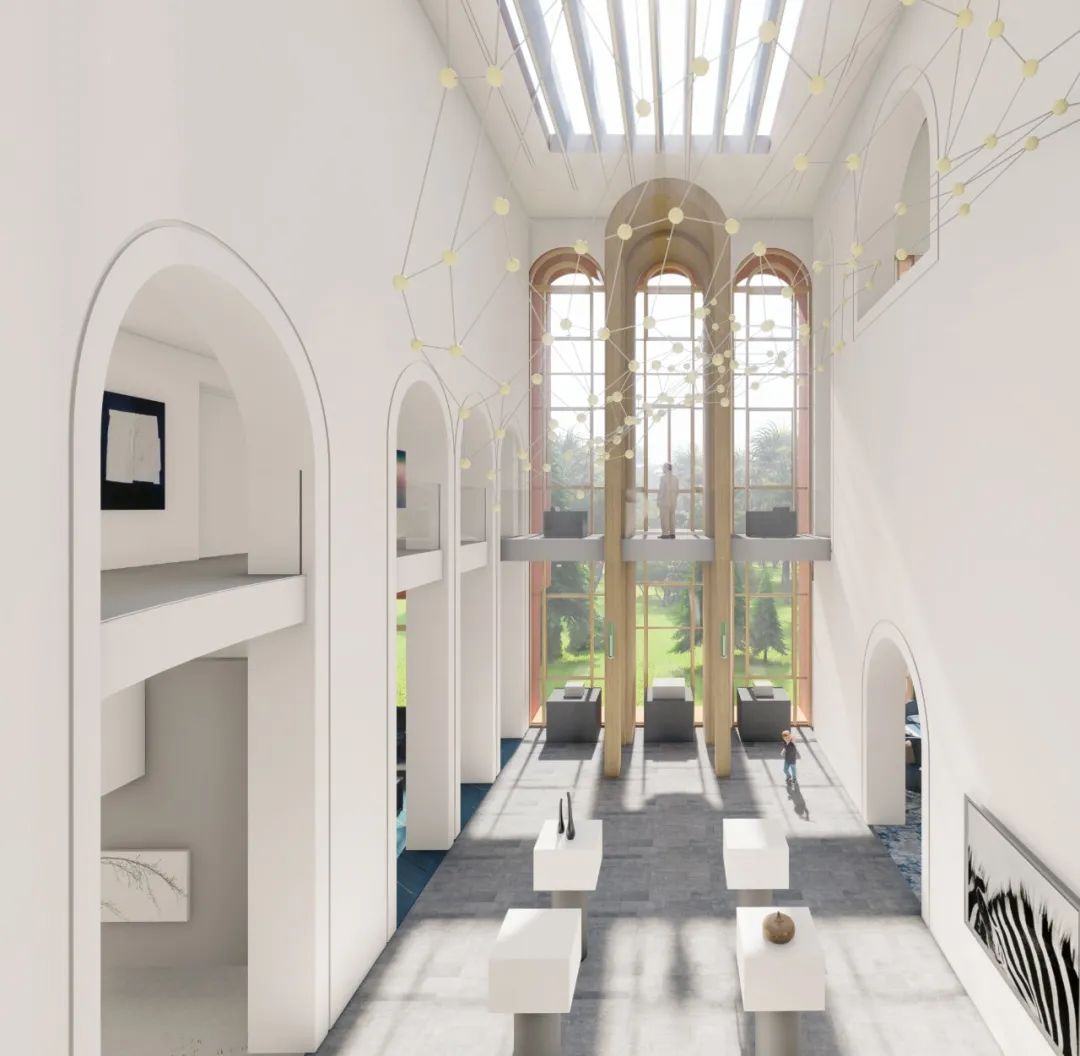

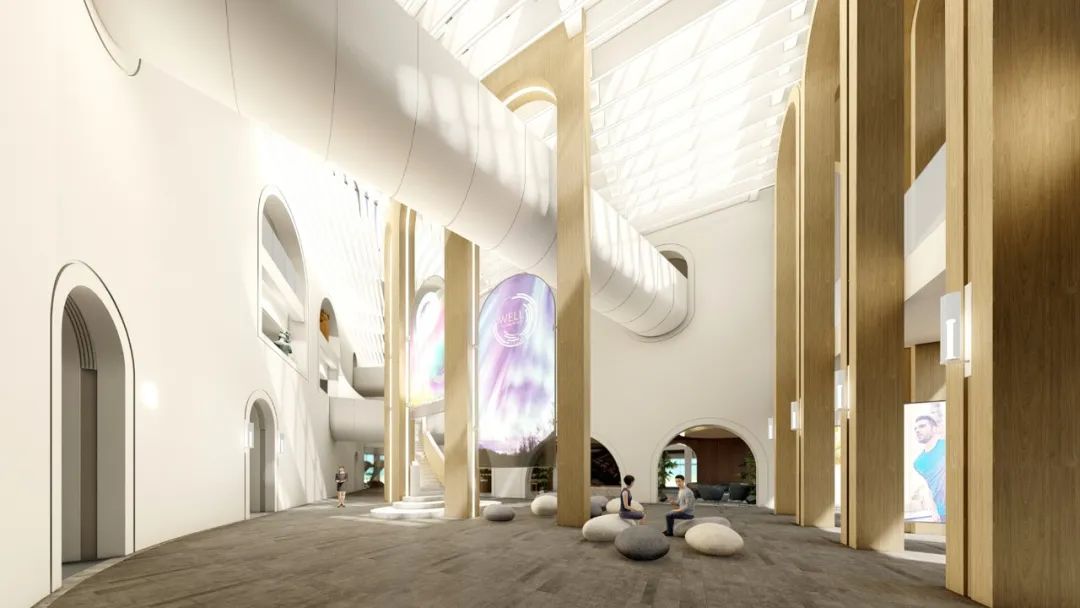

“中庭“是项目实现健康舒适与节约能源平衡的重要手段。采用智能化帷幕系统的中庭在实现自然采光、烟囱通风效应与提升空气质量的同时，还兼具夏季早晚蓄冷、过渡季节蓄热的效果。另外，在中庭交通便利区设置楼梯，营造行走舒适及微景观环境，增加了使用者的空间活动频率。

在设计时通过各种环境和能源的模拟工具促进设计目标的达成，在运行中记录、公示建筑能耗、室内外温度、湿度、二氧化碳含量等相关数据，并为业主提供不同季节的优化开窗方案，确保建成环境的质量和协同运营的环境。

项目地点 | 黑龙江省哈尔滨市松北区

建筑类型 | 办公建筑

用地面积 | 2,170 ㎡

建筑面积 | 7,584 ㎡

设计时间 | 2019-2020

设计单位丨清华大学建筑设计研究院

建设单位 | 哈尔滨海凭高科置业有限公司

主持建筑师 | 方云飞

建筑及室内设计 | 方云飞、冯晨、路玥、李楠、颜裴成、黄晓宇、赵兰、梁增贤

结构专业 | 李晋春、祝乐琪、李滨飞、沈敏霞

给排水专业 | 徐京晖、张丽云、杨世霞、刘福利

暖通专业 | 李沁笛、陈帅元、刘加根、刘建华

电气专业 | 刘素娜、刘力红、武毅

智能化顾问团队 | 林波荣、余娟、周浩、齐美薇

Active House顾问团队 | [ 威卢克斯（中国）有限公司] 陈铁鑫、项立云、付旺、王红丽

LEED&WELL顾问团队 | 袁朵、李志红、刘晓晖、马莹莹、王丽莎

绿建顾问团队 | 刘加根、杨涤非、葛鑫、李沁笛、陈帅元

景观团队 | [上海北半秋景观设计咨询有限公司] 于剑生、武巍、刘齐兰、张徐明、车莉

项目概况

Project Profile

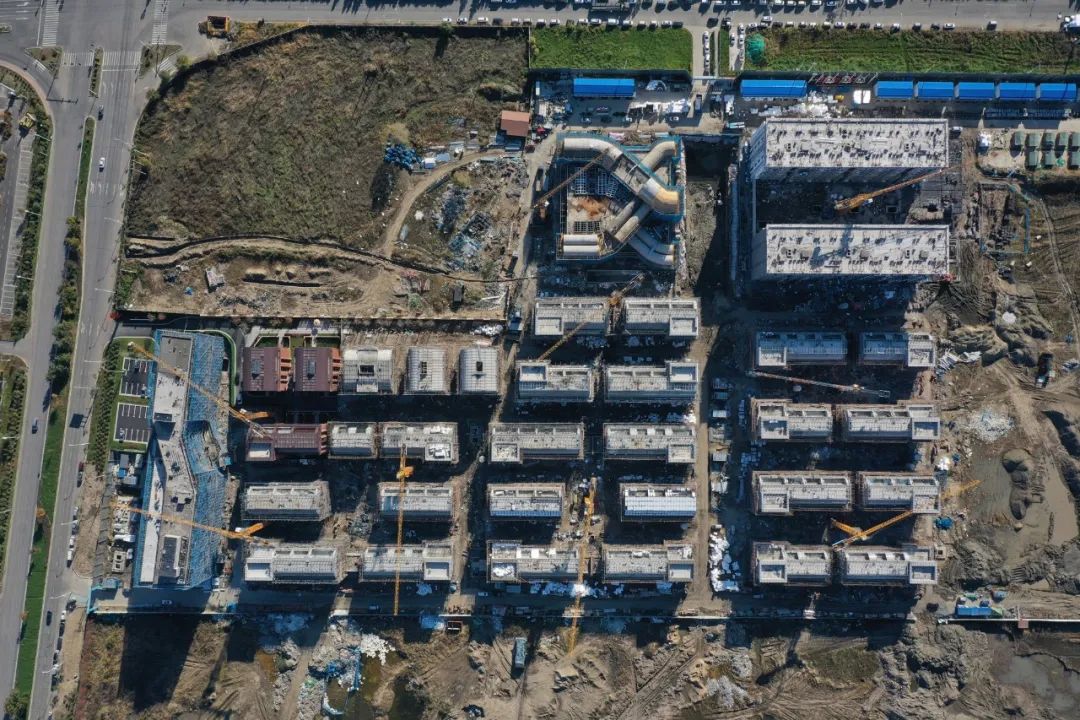

项目位于哈尔滨中德生态科技小镇的核心位置，总建筑面积7584㎡。小镇已与德国能源署签署合作协议，致力于实现严寒地区低能耗绿色建筑的建造。本中心被定位成该小镇的能量活力点，并服务整个小镇。

▲项目区位图

设计理念

Design Concept

设计将能量流的隐喻，引入建筑形体。方案将建筑设计成了一簇簇“自然能量的管道”，并与小镇整体建筑环境相协调。

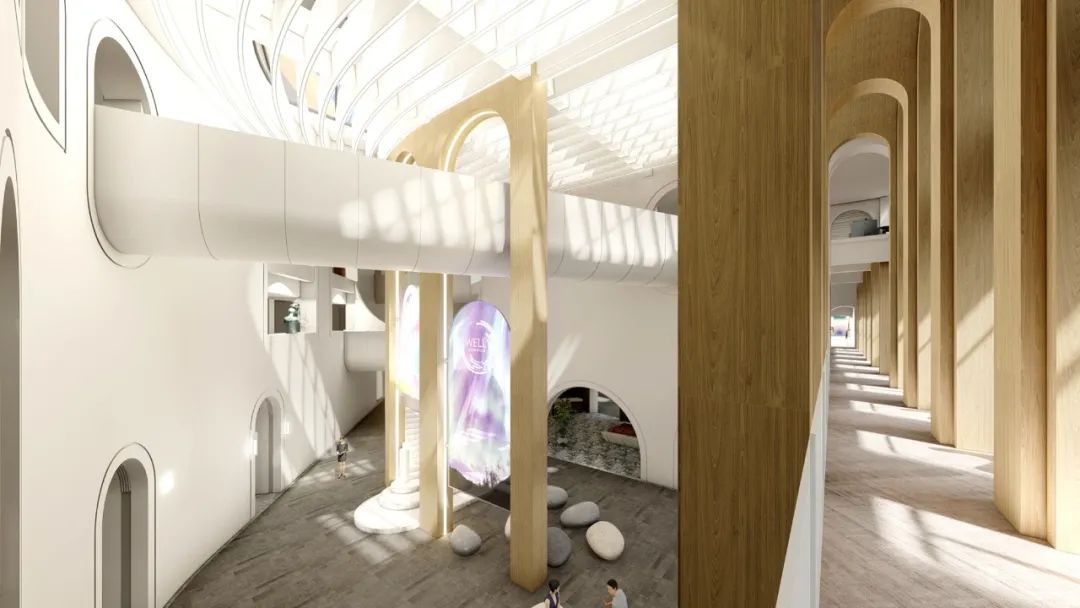

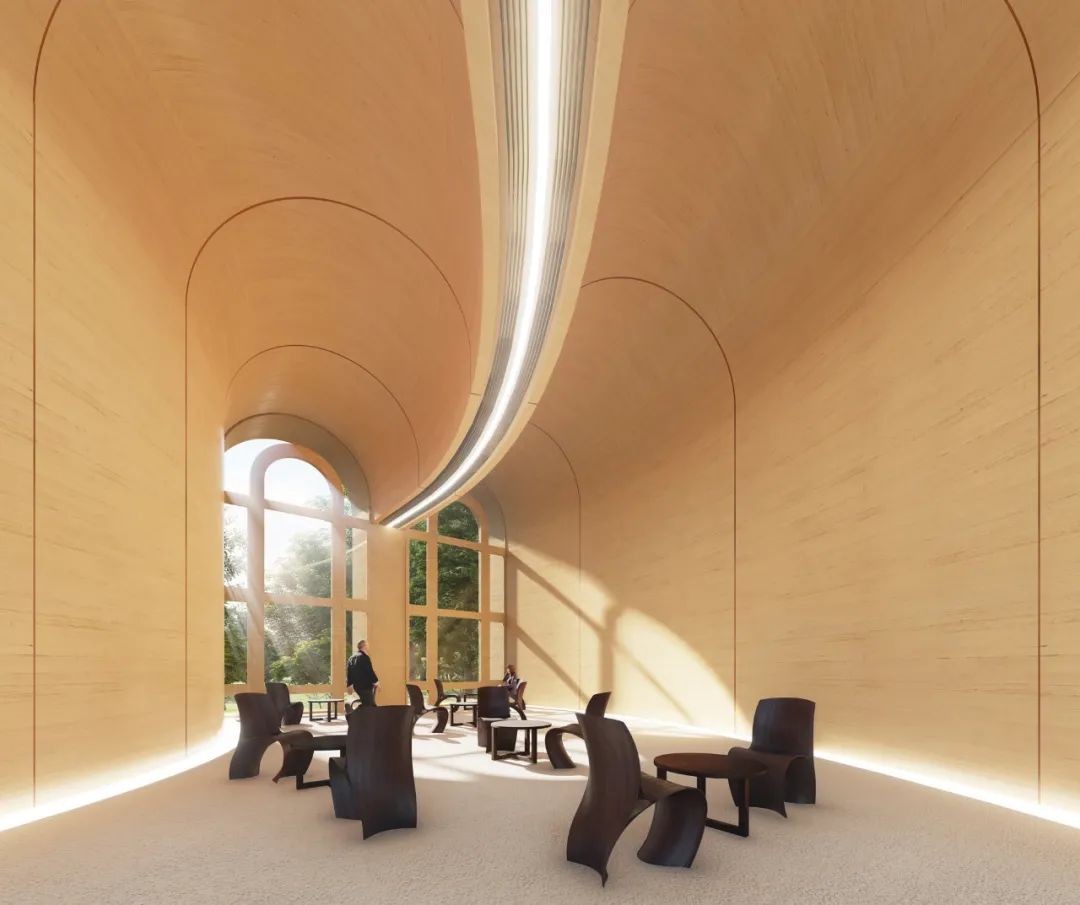

▲景廊

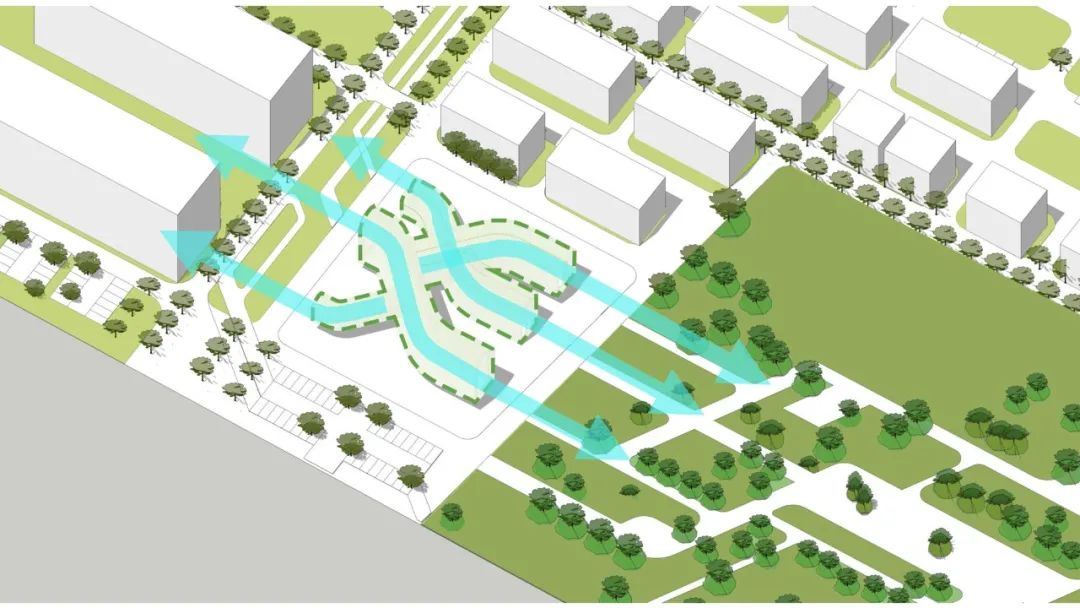

首先，遵循自然的引导。将东侧城市公园自然的能量和绿色引入到建筑中来。这些能量管道的入口，对应道路和景观的节点。管道将西侧的科研办公区与东侧的城市公园从视觉及空间体验上联结起来，更大程度的鼓励员工投身自然和运动。一年四季的自然美景随着能量管道渗透到办公楼中，人们步行到达公园的路径也更为便捷。

其次，遵循空间的引导。整栋建筑的空间，将由管道本体，以及管道之间的部分自然形成。管道内的空间，倾向私密并服务于固定的使用功能。管道外的空间，则更加开敞和多变，自然流动使空间在使用过程中产生更多的可能性，这也更易于引导和鼓励协作与健康的空间文化。

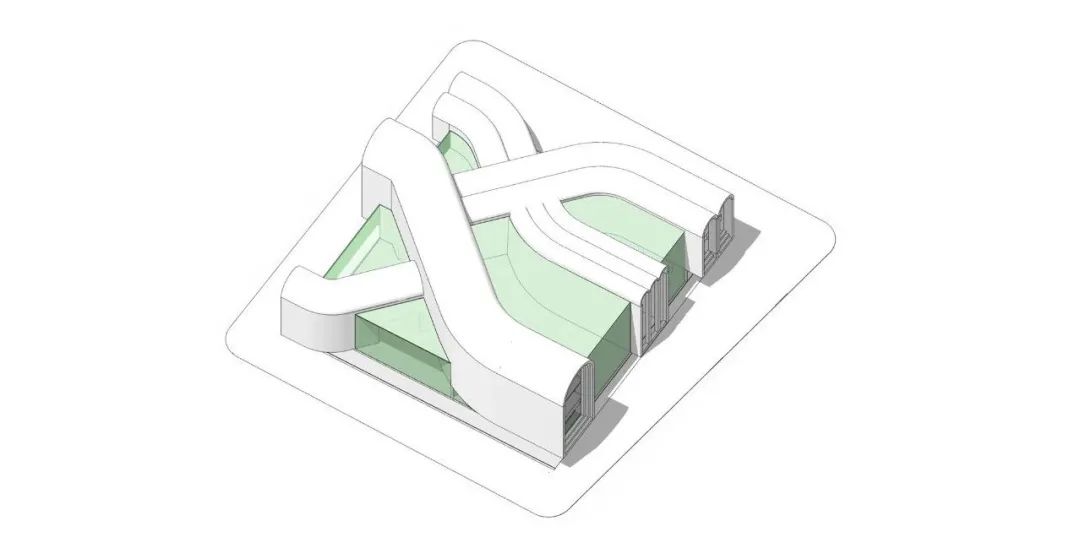

▲体块生成

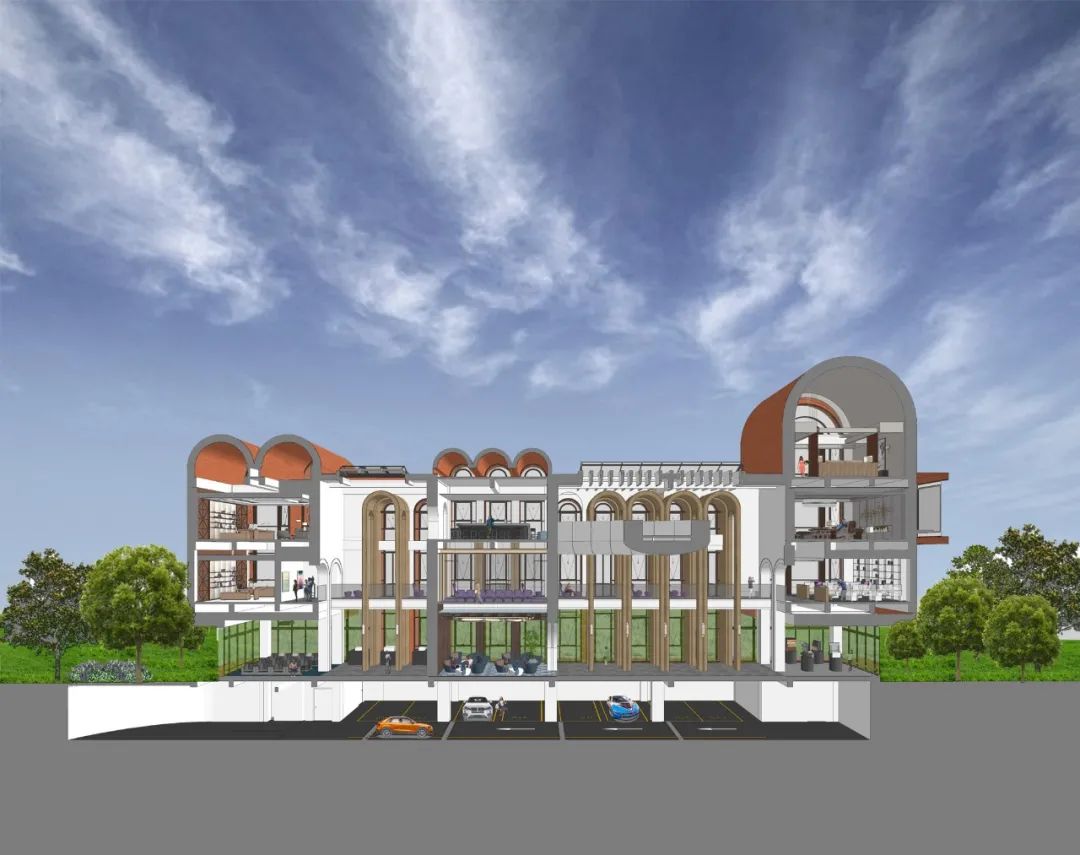

▲剖透视图

第三，遵循功能的引导。整栋建筑被“管道”贯穿，根据空间特点4条“管道”将担负不同的使用功能。近入口处的1条为贵宾接待管道；其余3条为办公管道。办公管道中间的一条，集中布置公共性使用功能，方便服务两侧的办公室管道。例如，小型报告厅、餐厅、咖啡、自由会谈区等。管道之间所形成的开敞空间，作为文化、和艺术展厅，来引导更多的室内流动行为。地下室布置健身房、地下停车库和设备用房等。

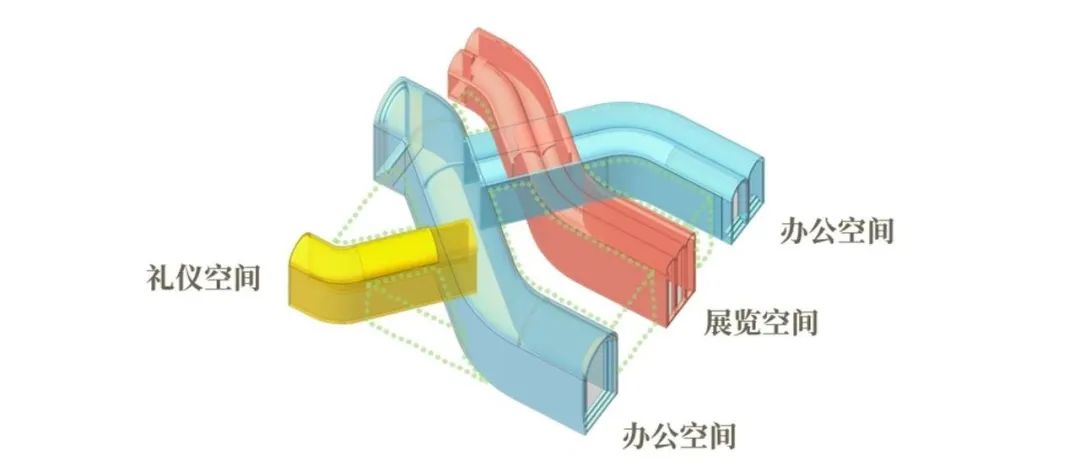

▲功能分区

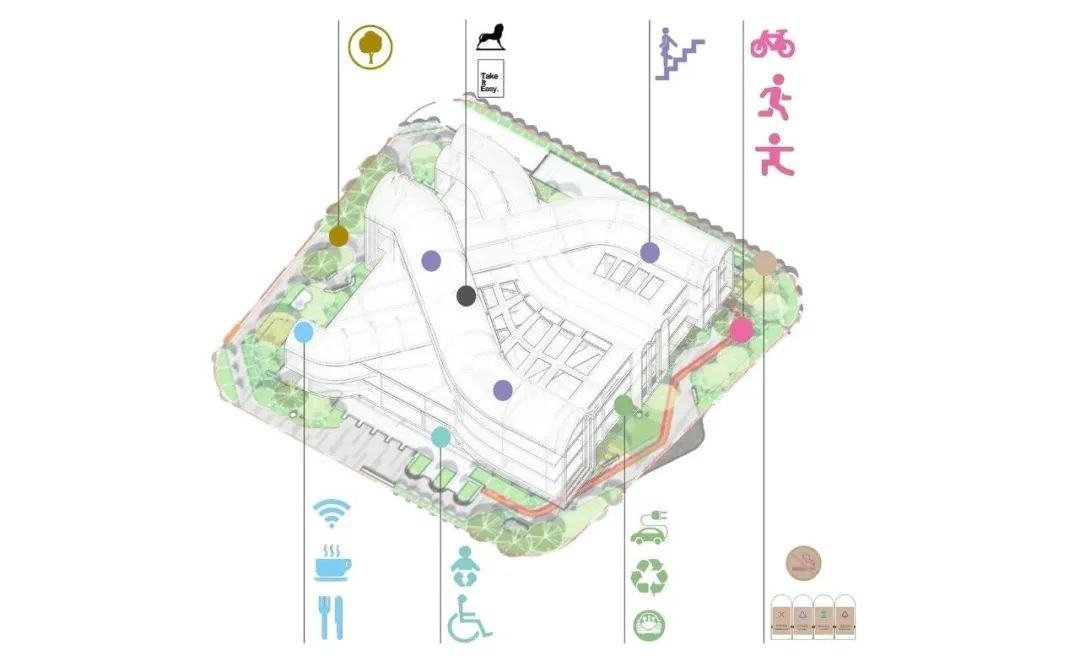

▲人性化分析

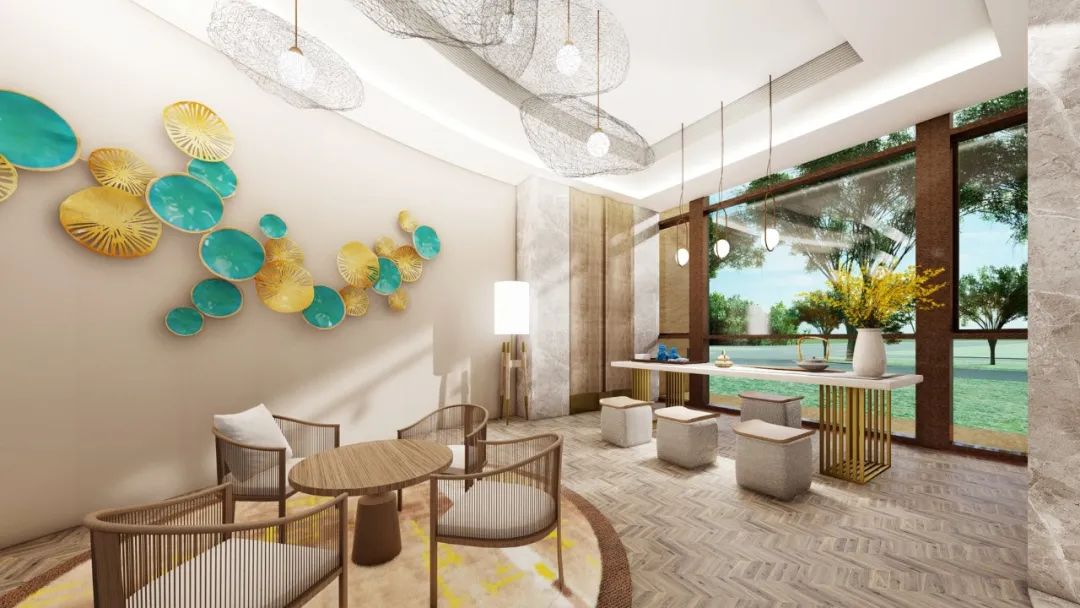

第四，遵循人本的引导。建筑关注使用者的身心健康，在建筑内外，设计提供了一系列贴心舒适的场所。管道与中庭形成的共享空间，引导协作交流。与传统的封闭、规则性办公环境相比，流动性开放空间为办公人员之间的互动创造了更多便利条件，促进形成员工间共享协作的集体意识。建筑的线型空间将更易于将员工引导至城市公园内的运动场地，更大程度的鼓励员工投身自然和运动，拥有身心健康的舒适生活。

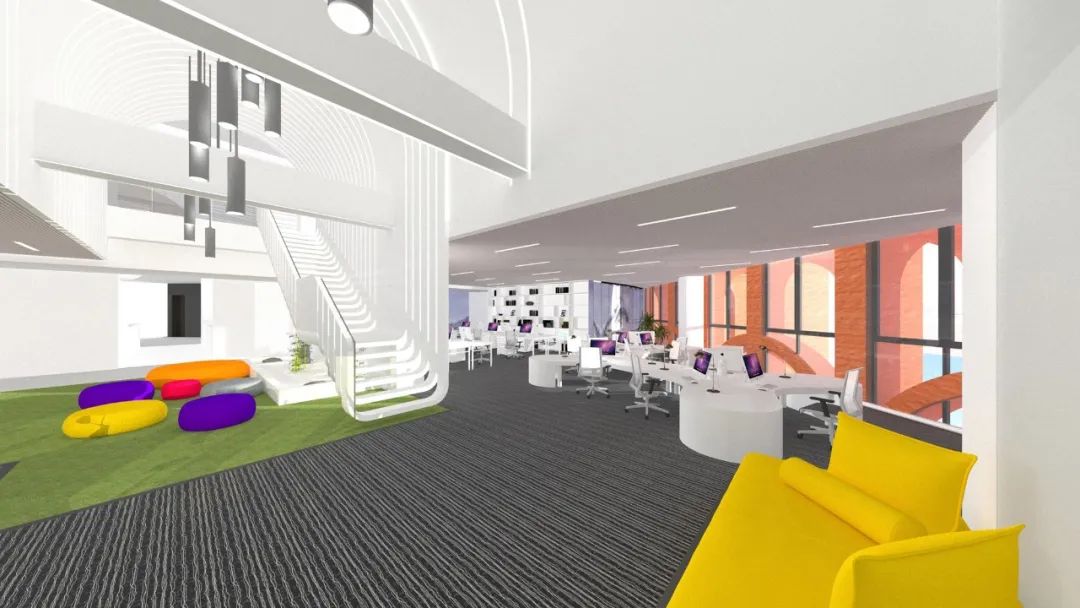

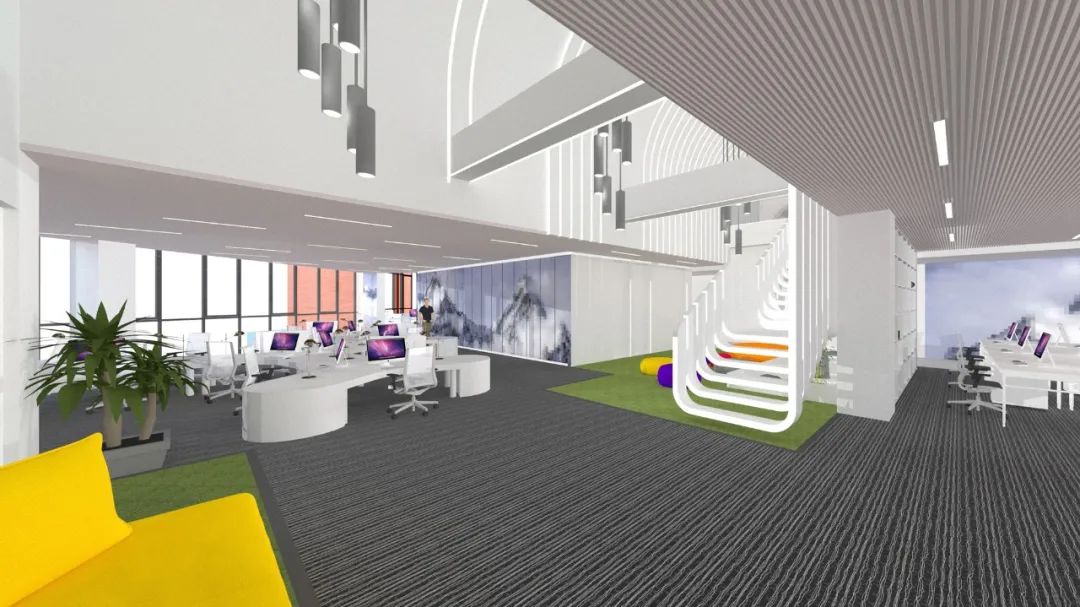

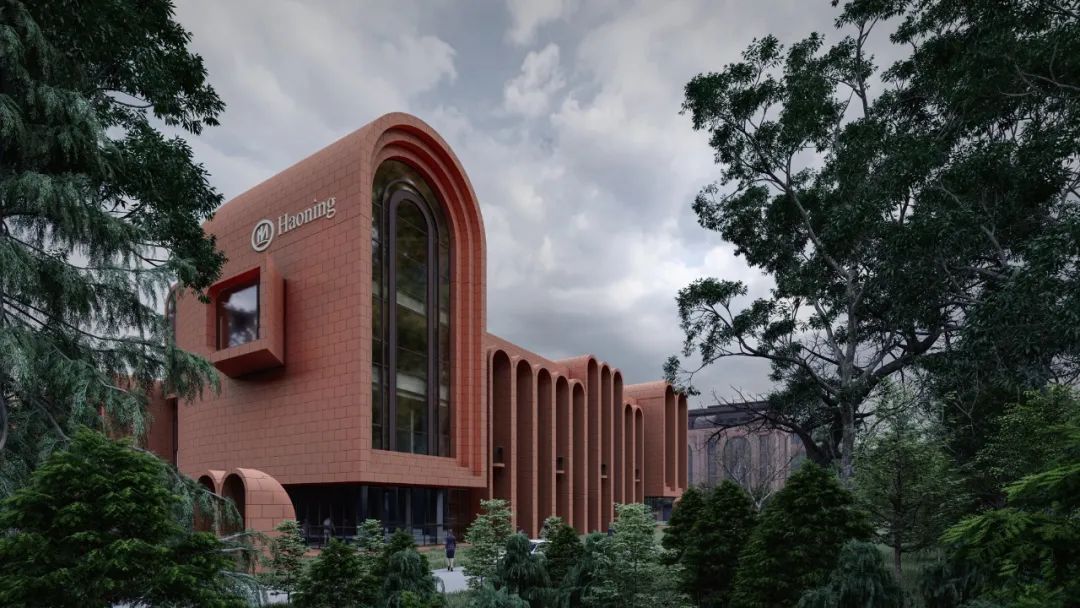

▲人视效果

Active House

主动式建筑评价指标体系由建筑主动性能、舒适、能源和环境4大类指标组成，根据Active House的评价体系，设计将从四个类别指标分别对本项目进行分析。

主动性

ACTIVENESS

1.主动感知

建筑具备主动感知环境的功能，开敞办公区及独立办公室均设计有环境监测和分析设备，对建筑能耗、室内外温度、相对湿度、CO2浓度、PM2.5浓度及照度等相关数据进行记录、公示。大堂内设置两个大型LED显示屏，办公区设置若干小LED显示屏，共享每天的室内外环境数据，并对数据进行分析，数据存储周期为一年。

2.主动调节

每个房间通过开闭窗户、调节遮阳等被动式手段调节空气温度，设定不同季节的优化开窗方案，通过自然通风的方式营造良好的风环境。建筑中庭顶部采用中悬电控排烟窗，结合自然排烟系统，为建筑空间提供最佳的自然通风、自然辅助排烟解决方案，自动实现夏季早晚蓄冷，过渡季节蓄热的效果。

3.可变空间

建筑在平面上采用了一种相对自由的组合方式，打破传统多层办公建筑的隔间式。这种更为开放的办公模式，增加了建筑的适应性。灵活的组合方式为使用者提供了更多种选择，开阔的空间和视野也提高了使用者的舒适度。

4. 绿色行为

建筑内部交往大厅的设置增加了人与人、人与建筑、人与自然之间的互动，步行梯设置在建筑中部的交通便利区，增进人员运动频次。设置露台阳台及上人屋面，促进人与自然的交互。艺术品展陈区增强了办公空间的美感体验，观展流线结合动静分区设计，在不影响人员办公的同时，参观者也能有良好的空间感受。公共空间形成连续的无障碍通道，更多地考虑到不同年龄层次的需要。

室外场地合理设置自行车停车场，在基地与公共绿地及城市道路之间形成连续无障碍系统，通过绿化景观引导，结合城市交通自行车网络规划，鼓励使用者绿色出行。基地内部实现人车分流，并在地下一层设置绿色优先停车位及共乘优先停车位。

舒适性

COMFORT

1.光舒适

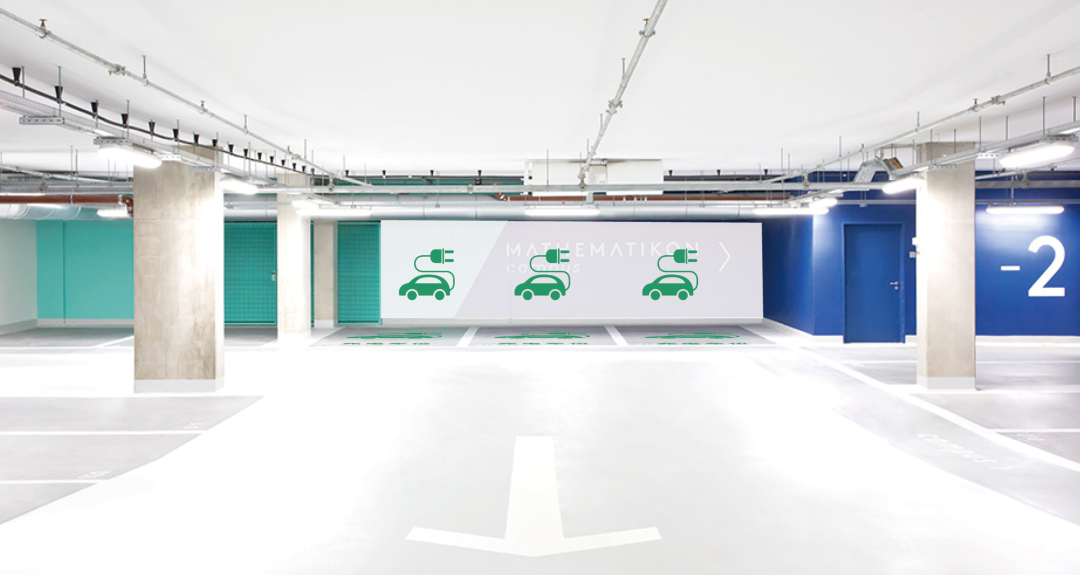

室内墙面大面积的浅色调搭配，并选择低反射材料、漫射光，使光照更加均匀，并考虑防眩光设计，减少照明能耗。充分利用自然光为建筑室内提供照明，中庭区域采光较好的部分作为公共休闲空间，无直射光空间作为附属空间。地下空间通过导光管，将自然光线引入地下健身房及车库，节省大量的照明能耗。导光管地面为平板型采光罩，采用安全玻璃设计，与室外景观结合。

2.热湿舒适

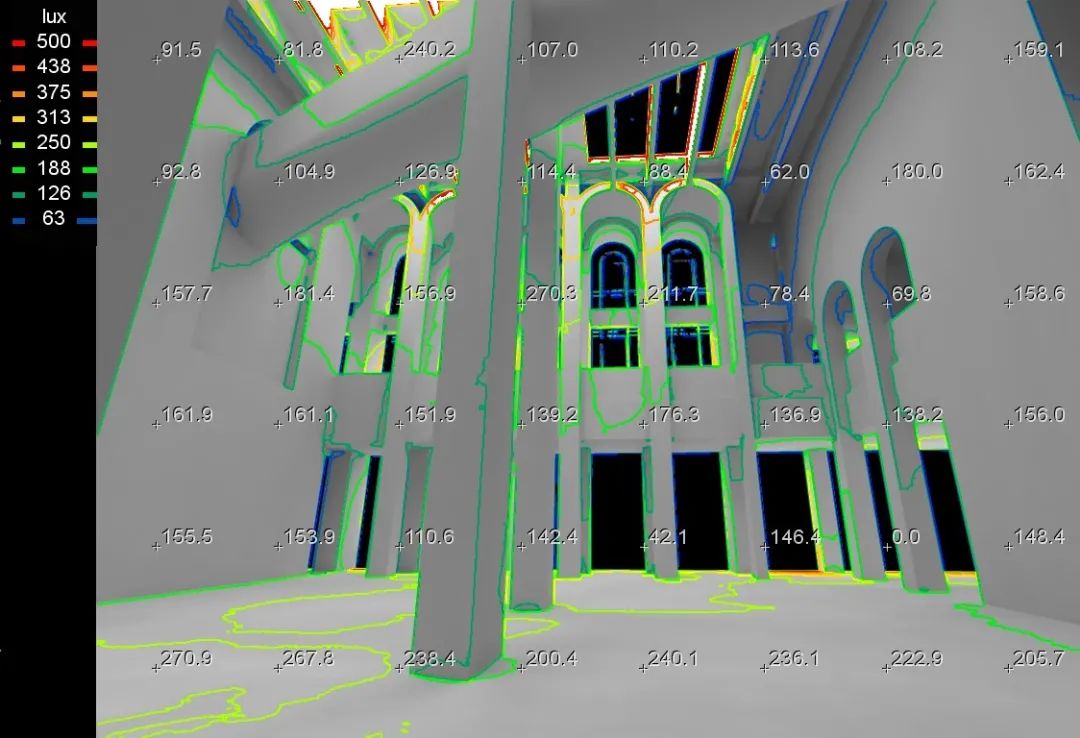

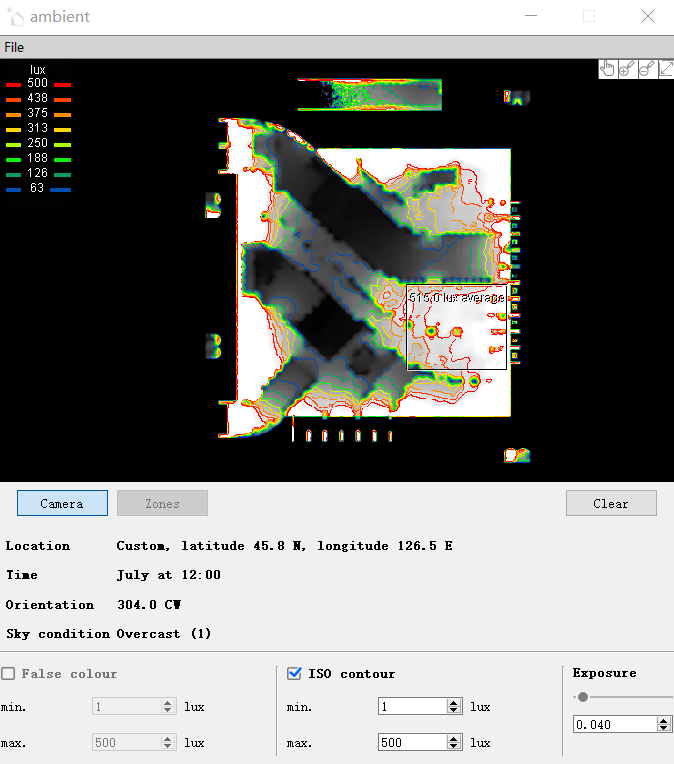

建筑内部全部常用空间均设置可开启观景窗，形成良好的风环境与光环境。并根据区域网络法对建筑室内自然通风的进行计算分析，综合考虑风压通风和热压通风，对中庭、通风窗等自然通风方式的可行性及适用情况进行分析比较，设计合理的自然通风路径，提高自然通风利用率。采用采光分析模拟软件Visualizer来对建筑室内光环境进行模拟，并根据模拟结果优化门窗设计，使全楼能够最大限度的利用自然光线。建筑西向造型拱的设计能够最大限度的减轻西晒的影响，大面积的实体墙面设计也阻隔了大部分的热量，使得整个建筑在室内微环境设计层面达到一个理想状态。

3.声舒适

建筑室内进行声学设计，考虑有效的隔声措施，使多人办公空间的噪声水平不超过40分贝。采用吸音材料，室内隔墙、门、窗等隔断构件进行隔声设计，隔声性能≥30dB。

4.视景舒适

利用计算流体力学软件Phoenics模拟分析本案场地风环境情况，并综合模拟室外日照环境的情况，合理布置景观绿化及休憩场地。融合美学设计，结合地方特色，在公共区域布置自然元素，使整个室内环境更加轻松惬意。室内外环境根据哈尔滨的气候条件选择适宜的种植，增加人与绿色之间的互动。室内绿植的布置既能净化空气，也营造了良好的室内微环境。

能源与环境

ENERGY & ENVIRONMENT

1.建筑节能

部分幕墙采用智能化帷幕系统，k值为0.79 W/m2·K。同时，夏季早晚蓄冷，过渡季节蓄热的实现降低了能源消耗。自然光的利用、地下空间导光管的利用也节省大量的照明能耗。

根据ASHRAE Standard 90.1设计的参照建筑与目前设计建筑的对比，通过一系列的节能措施，使得设计建筑的能耗比参照建筑低32%（设计值）。

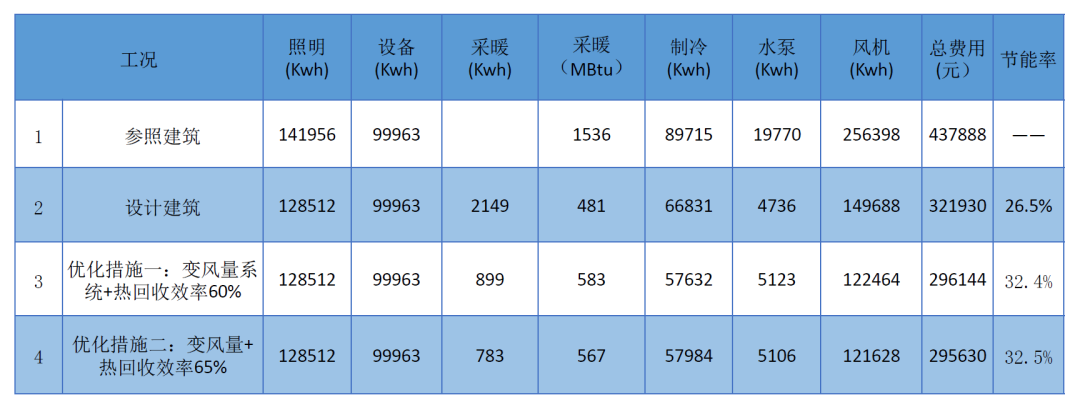

▲设计建筑能耗远低于参照建筑

2.节约用水

采用一级节水器具，在办公楼内引入直饮水，每隔30m距离设计了直饮水取水点，更加方便办公楼内的使用，也提升了办公品质。在室内环境设计基础上，增加室内标识系统设计，在办公区取水点及卫生间各处设置节约用水标识。

3.可持续建筑技术

家具选择具有绿色十环及GREENGUARD双认证的家具产品，同时25%以上的工位桌面高度设计为可调节模式，更加符合人体工程设计原理。可变性的设计跟进空间变化需求，灵活的隔断设计增加空间弹性。

4.施工中的生态维护

施工策略中尽可能提高一次性可再生能源使用的比例，控制水土流失，合理布置施工平面，预防扬尘，降低热岛效应。

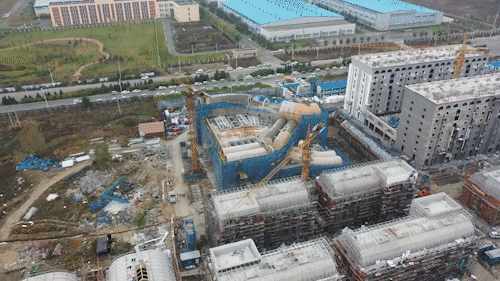

实施情况

Implementation

项目正在申请Active House主动式建筑，绿建三星，LEED、WELL铂金认证中。这将更有助于把该服务中心打造成受员工喜爱，舒适环保的健康绿色建筑。相应的，该服务中心也将成为企业最有力的文化输出体。

撰稿 | 第一分院

编辑&排版 | 企划部&小可爱

版权 | THAD清华大学建筑设计研究院有限公司

如需转载，请联系THAD企划部
