恭贺

清华大学建筑设计研究院素朴工作室

岳阳县第三中学风雨操场兼报告厅

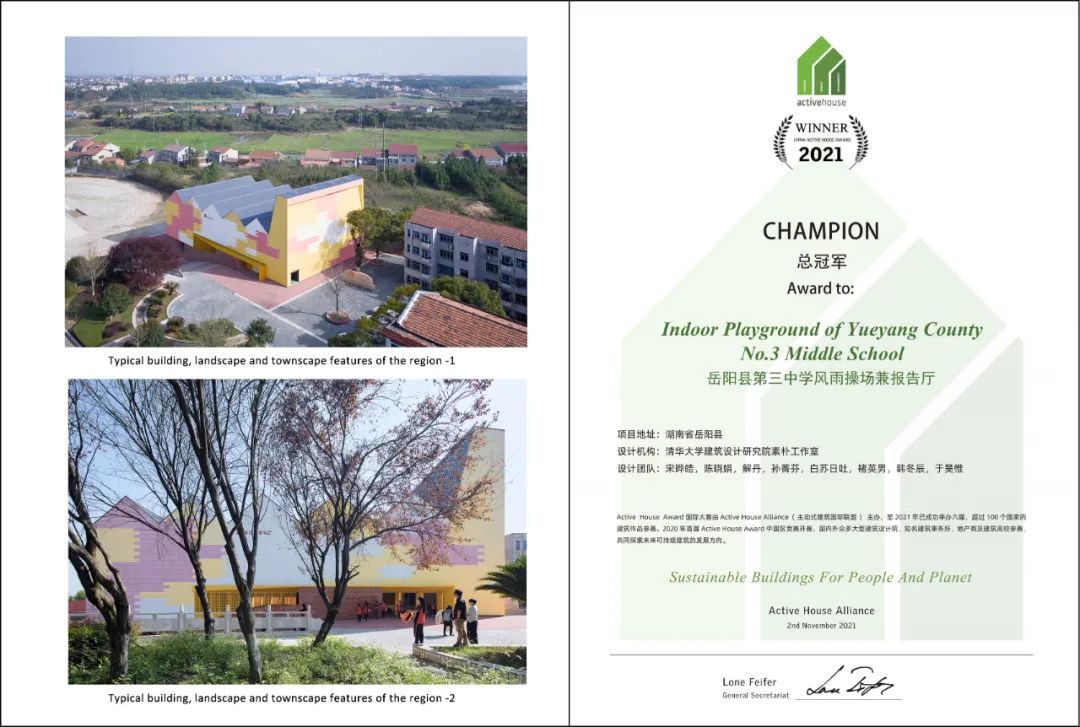

荣获2021 Active House Award中国区竞赛

Champion 总冠军

岳阳县第三中学风雨操场兼报告厅

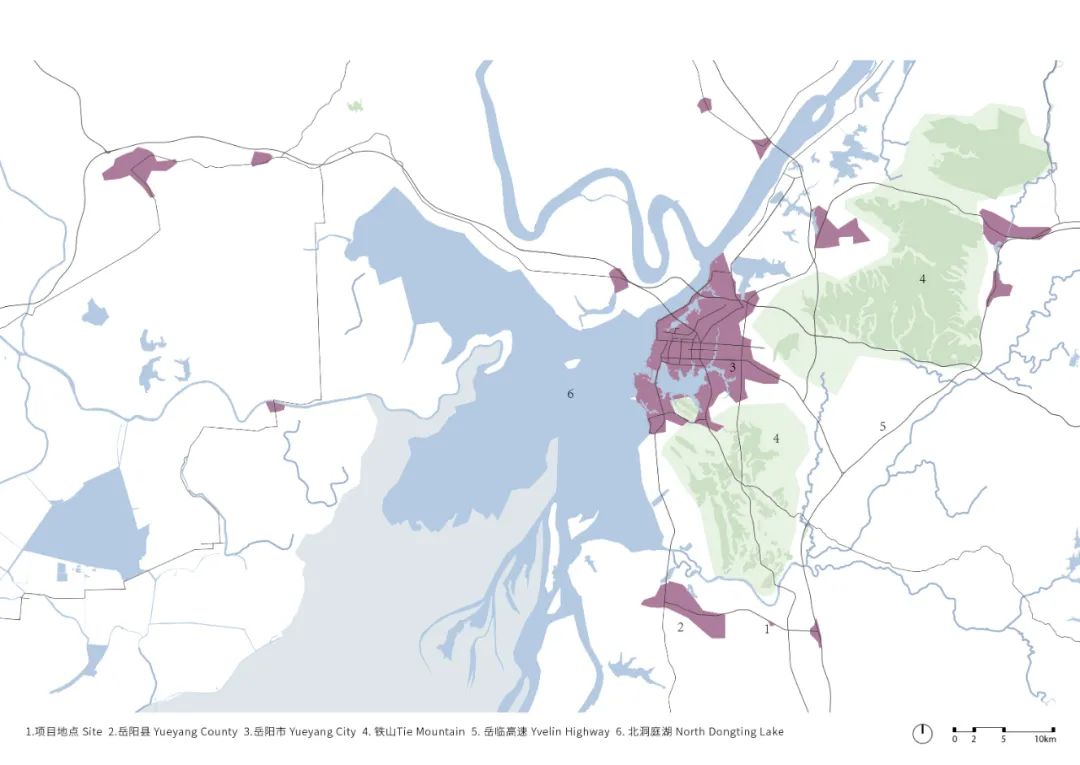

项目地址：湖南省岳阳市岳阳县

设计机构：清华大学建筑设计研究院素朴工作室

建筑设计团队：宋晔皓，陈晓娟，解丹，孙菁芬，白苏日吐，褚英男，韩冬辰，于昊惟

结构及设备机电团队：陈楠，费洪凤，谭新

摄影及视频：夏至

专家评语-桂学文：岳阳县第三中学风雨操场兼报告厅结合场地竖向高差，顺应地势，通过巧妙设计构思，高低空间有机组合。尤其难得的是在不大的场地内，塑造自然、生动、有趣，富于层次和鼓励学生参与的场所。在有限的造价条件下，创造性的利用形体、表皮及细部设计语汇，营造了健康舒适的建成环境，完美契合主动式建筑关于普适、朴实、普世的核心理念。这个项目让我们看到当前中国可持续建筑，在技术堆叠之外的新路径，在整体可持续观的指导下，结合当地实际条件，开展建筑创作与尝试，这也是对目前技术高歌猛进时代的一份内省式答卷。

专家评语-Carlos：这是一个非常有趣且智能执行的方案，它利用多种解决方案来提高建筑及其后续使用的可持续性程度。实现的烟囱效应允许通过机械解决方案减少和解决使用空间冷却的需要。空气通过自身的物理运动而更新，有助于减少教育综合体的能源费用。使用外露砖作为立面解决方案也是殊途同归。用于生产砖的粘土，由于其隔离特性，可以减少其内部的热量，同时成为青年居住者参与建筑物使用的一种有趣的方式。

项目位于湖南省岳阳县的一所乡村中学内，由校友捐赠完成，一方面为学生们提供更好的体育活动空间，另一方面也希望借此建筑及周边环境的设计，为目前规整严肃的校园增添一些青春活力。

设计亮点

DESIGN HIGHLIGHTS

1.高差布局

新建的风雨操场位于校园西南角，主教学区和操场存在一层高差，利用毛石挡墙简单划分，仅通过一段宽度有限的台阶上下，不方便通行且存在安全隐患。选址由建筑师与学校共同确定，经过沟通，新建项目没有简单选择放置在低处或者高处，而是横跨在高差之上，结合周边场地设计，在主校区与操场之间建立顺畅和自然的连接。

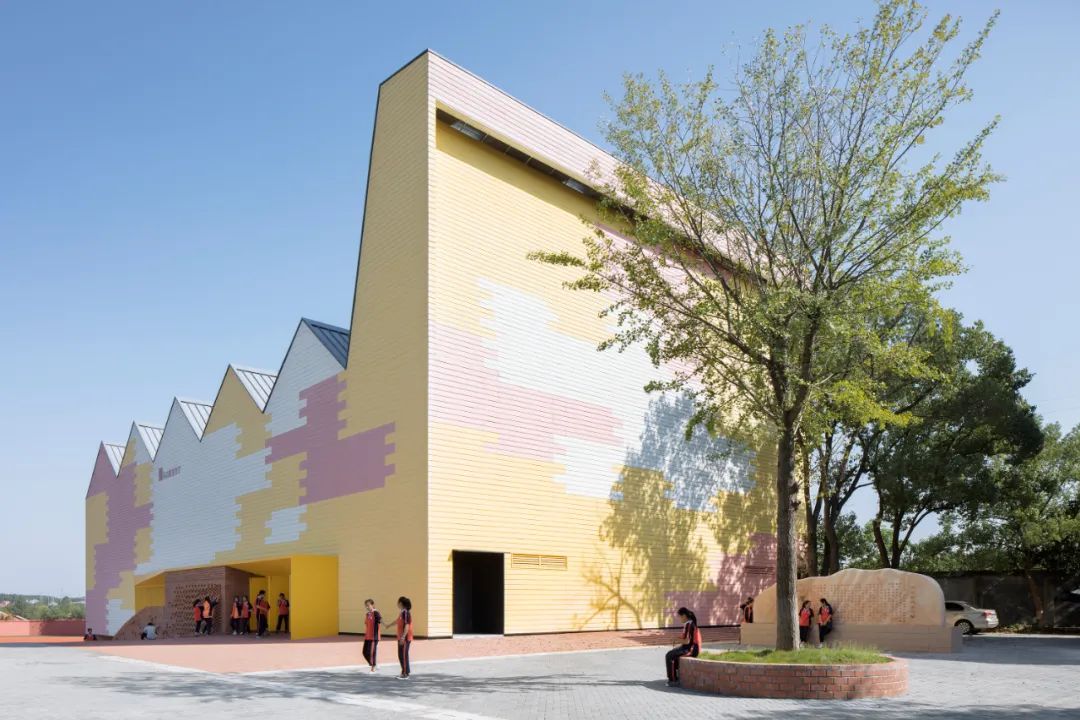

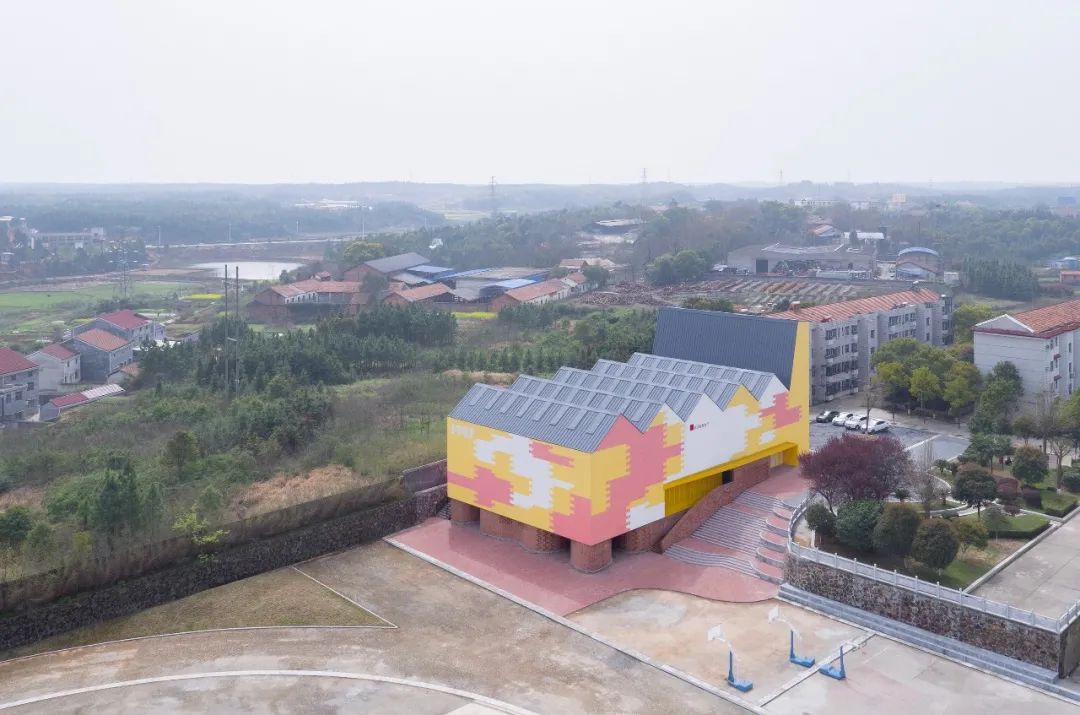

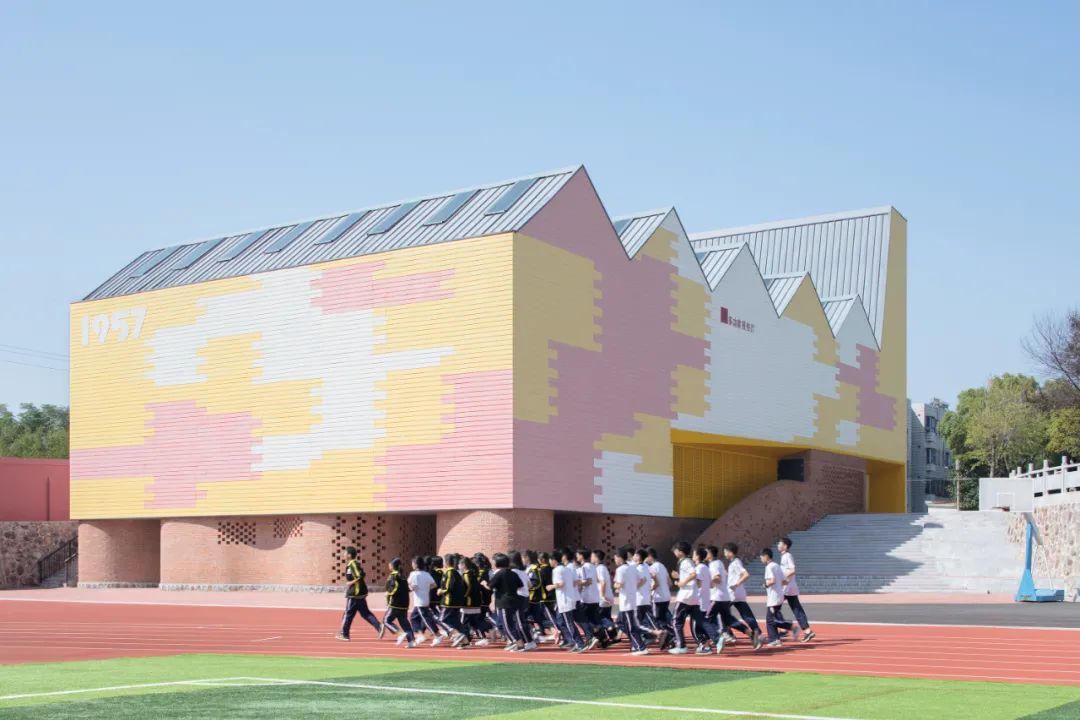

风雨操场的主体空间位于高处，锯齿形的起伏形体来源于岳阳本地的山地印象，与主楼相对。通过前广场导向曲线的室外休闲台阶，通往低处的活动场地，台阶亦可兼做休闲看台。体育器材室卫生间等位于低处，与室外场地一体设计，利用曲面形体和本土的红砖塑造更加亲切近人的场所。

2.自然通风与采光主导的空间形体

岳阳位于中国的夏热冬冷地区，全年潮湿多雨，湿度较大。为保证舒适的体育活动环境，并减轻学校购置机械设备及后期维护的成本，建筑将自然通风和采光作为重要可持续策略，结合基本空间和形体进行了一体化设计。

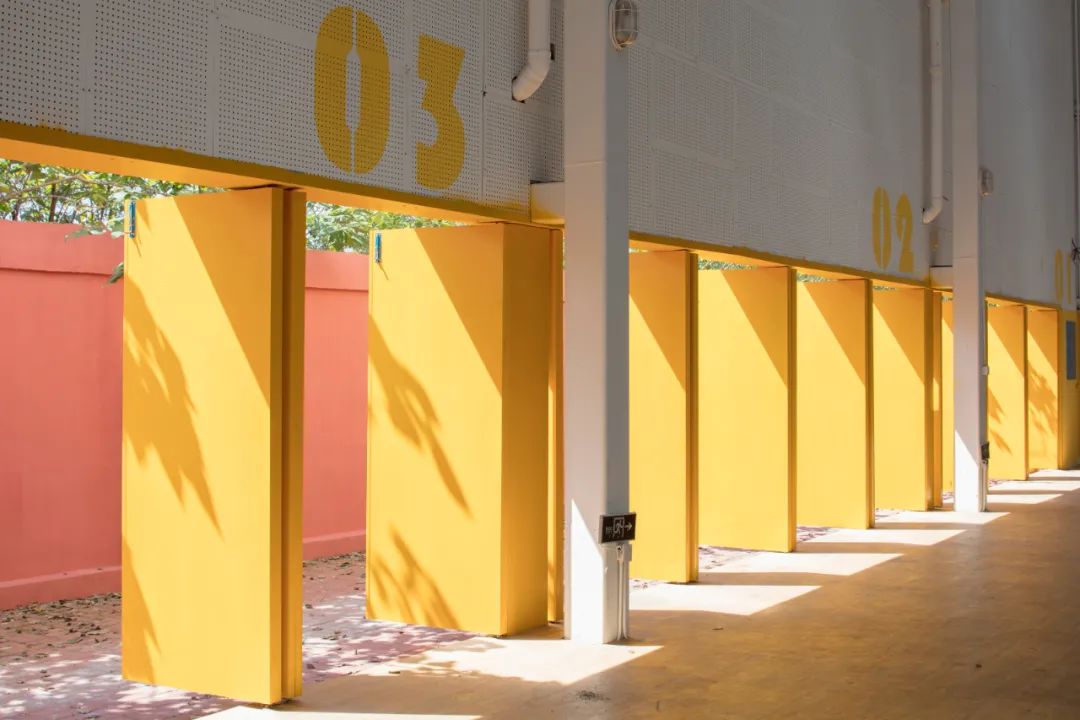

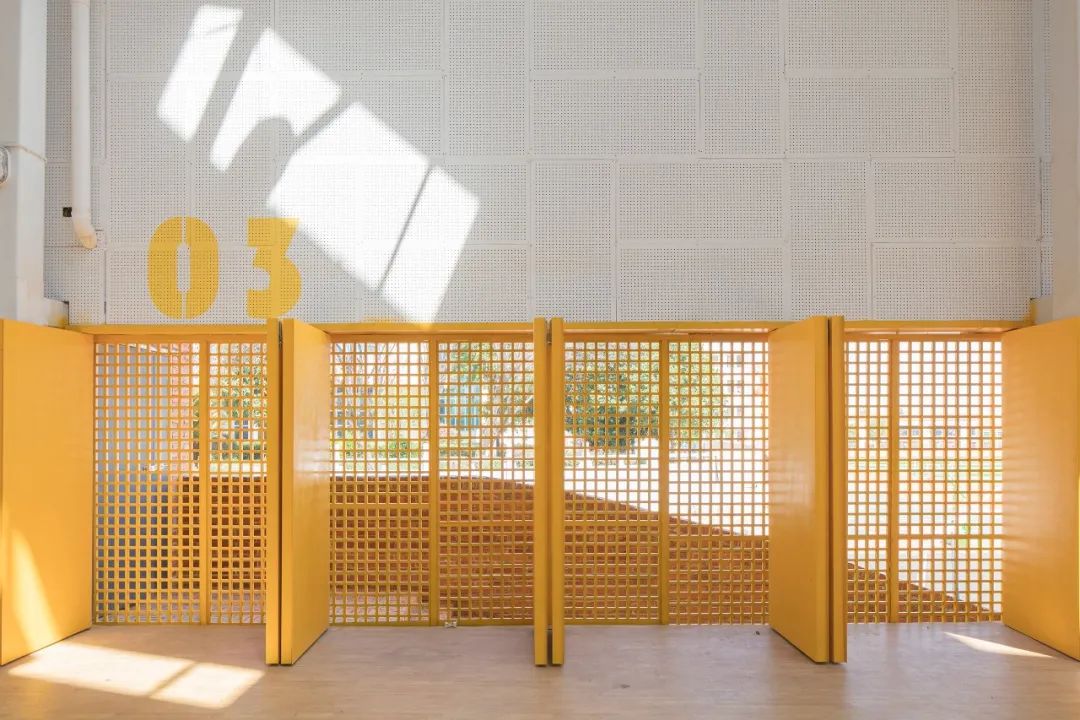

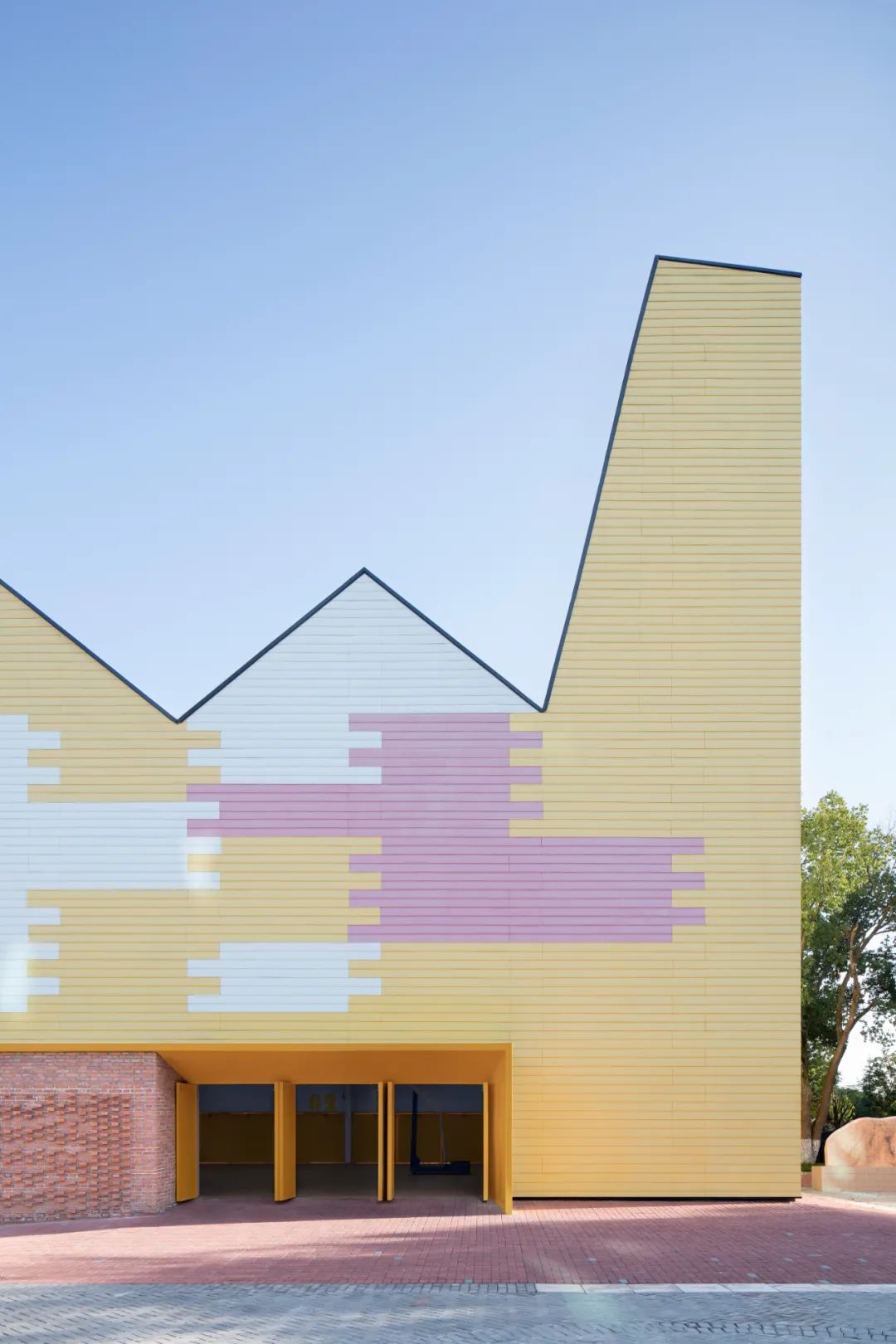

主席台的上部进行了拔高设计，高处设有一直敞开的通风口，通风口利用倾斜立面进行自遮雨设计，无需机械调节开闭。顶部设采光窗，塑造主席台的空间氛围。南北立面的底部，设置一排通长可开启的门扇，使用时可全部打开，利用风压与热压通风原理，最大程度的促进室内自然通风，降低湿度，改善室内环境。

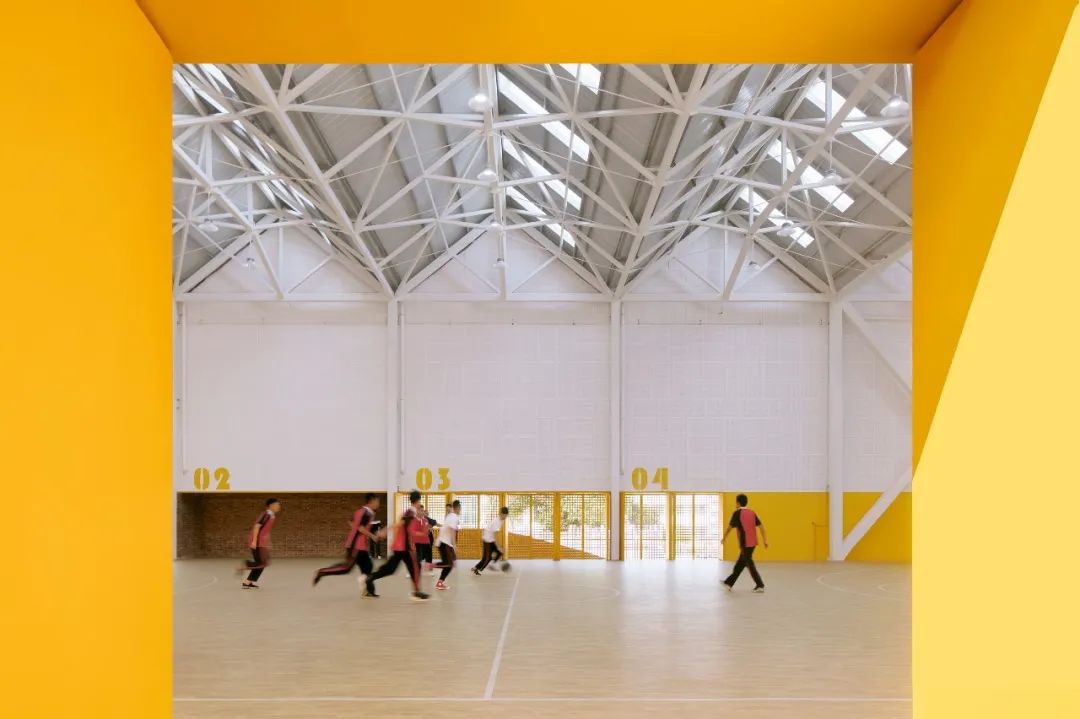

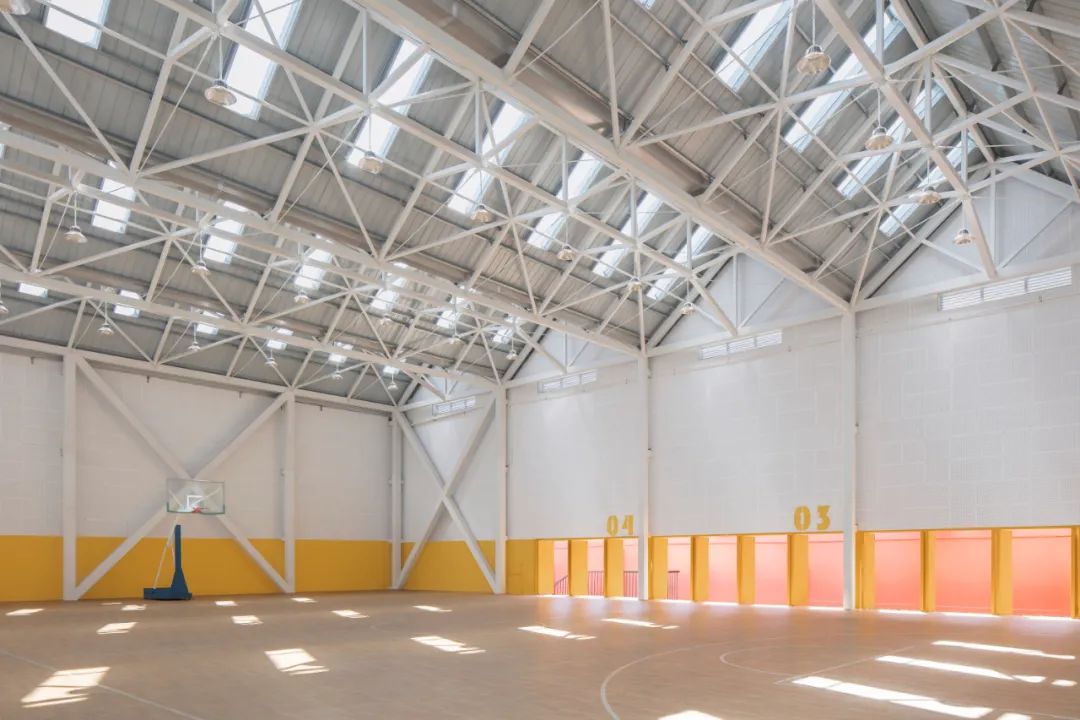

南侧的校园围墙与建筑之间设有窄巷，夏季可利用围墙遮阳适当冷却进入室内的空气。锯齿形的屋顶设有充足的采光天窗，保证阴雨天的室内自然光，每跨锯齿的立面上部均设通风百叶窗，避免热量聚集。

3.传统与现代工艺的混合

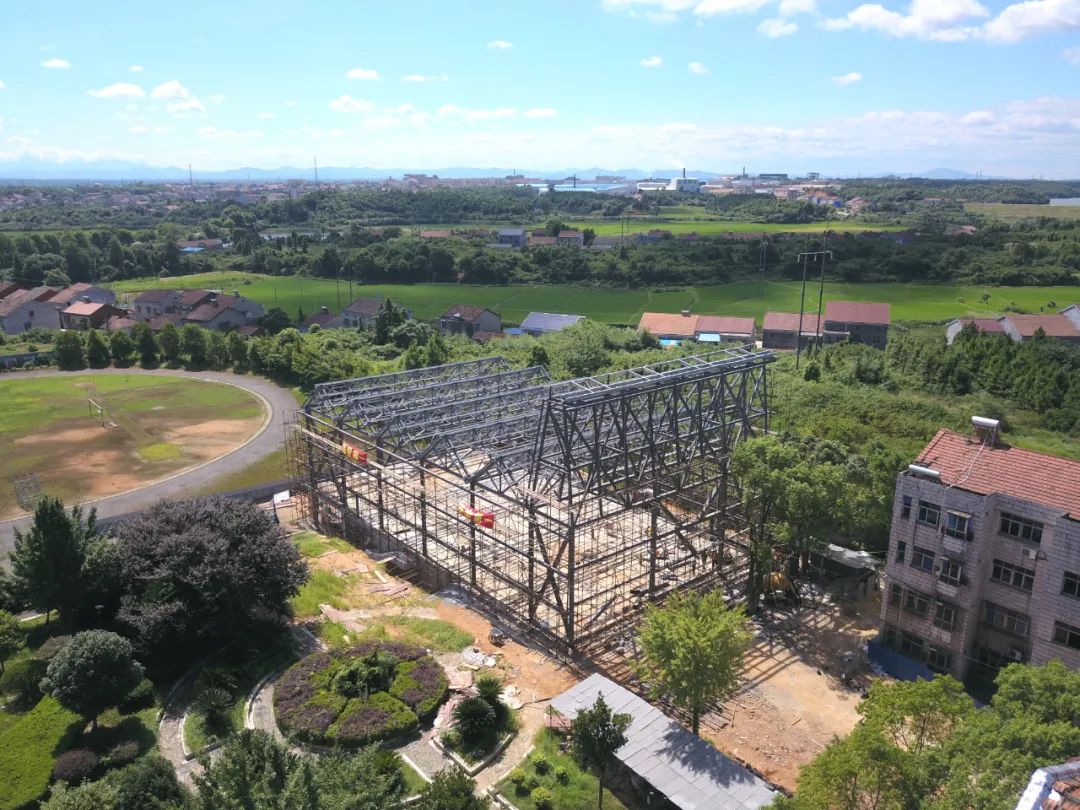

为尽量减少施工过程对校园的影响，结合地势高差，建筑采用了现浇结构和工厂预制混合设计的策略。底部延续现有高差的毛石挡土墙，采用钢筋混凝土和红砖的传统现场施工方式，上部主体空间则采用预制装配式的钢结构和围护墙体及屋面。

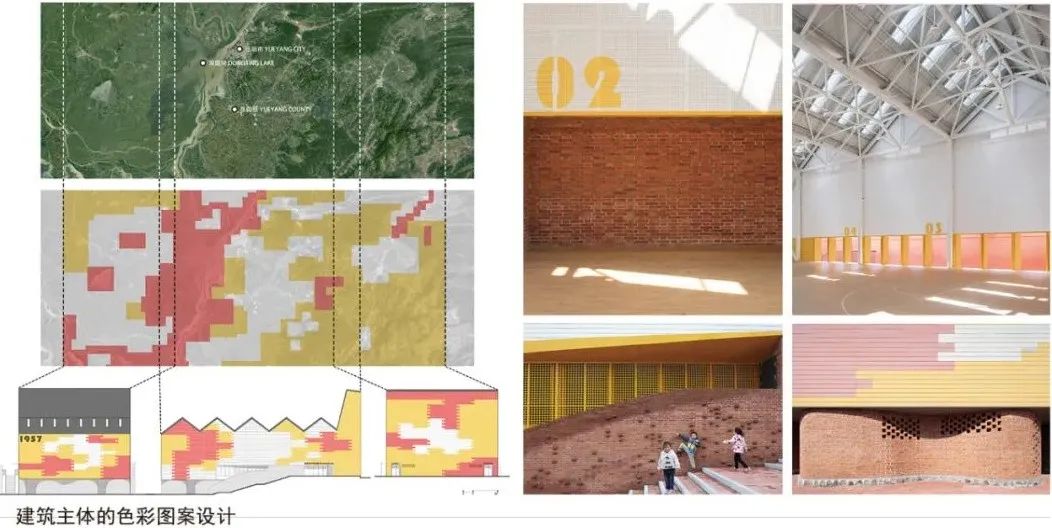

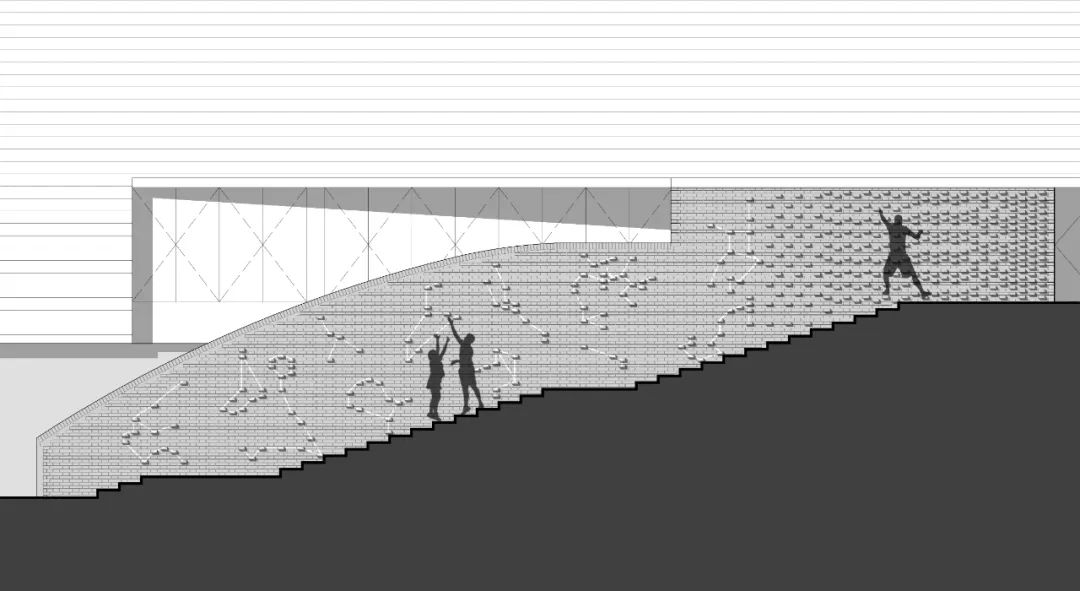

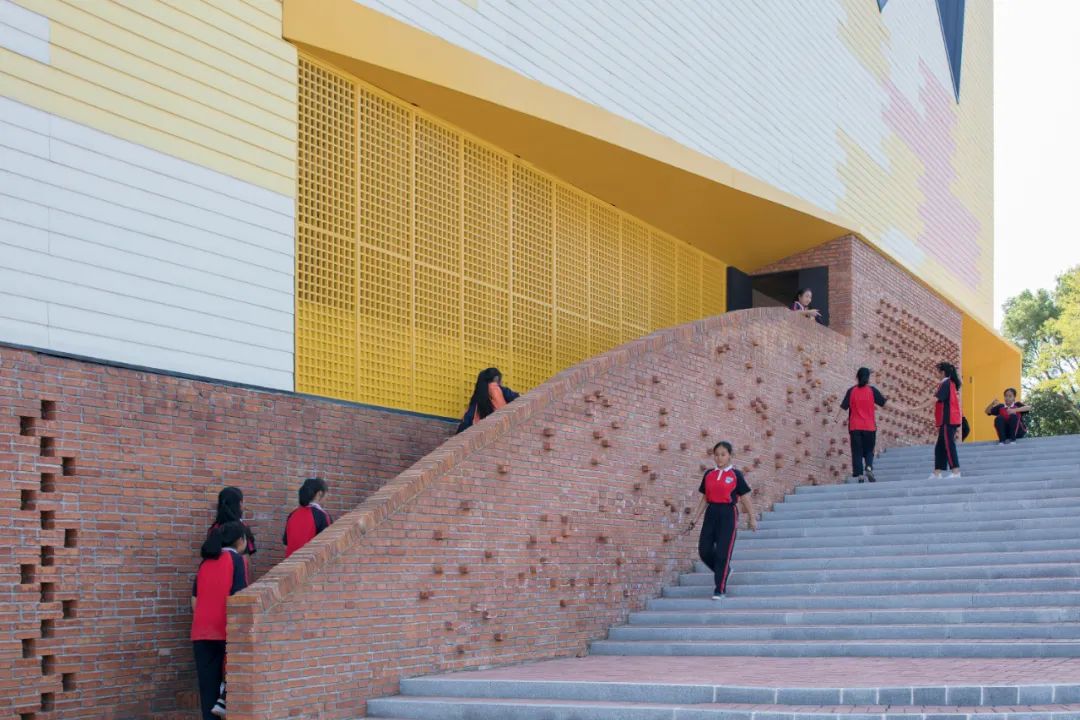

结合红砖场地及墙体，把带有手工工艺特征的红砖砌筑与工业化产品一体化设计，利用手工艺带来的自由和艺术感适当中和工业化建筑的机械和单调，例如，利用传统花式砌砖方式，形成红砖墙面的采光通风洞，以及将十二星座图融入砖墙凹凸设计。主体建筑的色彩图案设计，则来源于岳阳地形的山水平原分布图的抽象，作为学校建筑，为孩子们提供更加丰富且有趣的内容，增加互动。

主动性

ACTIVENESS

建筑利用自身的形体与空间特征，利用烟囱效应促进自然通风效果，探索被动式策略作为主动优化室内环境的主要措施；

利用天窗漫射光、南侧窄院反射光、北侧格栅透射光等不同的光线环境，塑造均匀的室内环境，提升运动舒适感；

景观及基础部分采用花砖构造，提升学生好奇心与探索欲望，促进学生主动性与好奇心。

舒适性

COMFORT

通过东向斜天窗、南侧窄院反射光、北侧格栅透射光等不同的光线环境，营造了室内均匀度高、照度高的室内环境，强化室内光舒适度；

利用高侧窗、主拔风天窗等区域，提升自然通风环境，提升室内舒适度；体育课多在下午，采用东向天窗，并结合挡墙漫射、格栅透射等方式对光线进行削减，降低炫光对体育活动的影响。

能源

ENERGY

建筑充分利用自然光线，照明能耗低，显著降低能源需求；建筑采用被动式设计策略改善室内物理环境，取消空调等设备的使用，节约资源；

环境

ENVIRONMENT

建筑选址位于岳阳县三中南侧土坎，充分利用地形高差，利用有限的造价水平，改善环境现状；建筑充分采用被动式策略集成，打造微能耗风雨操场，运营阶段碳排放极低，环境影响低；建筑主体采用钢结构，拆除后可回收利用，弃置阶段碳排放低。

项目图纸

DRAWINGS

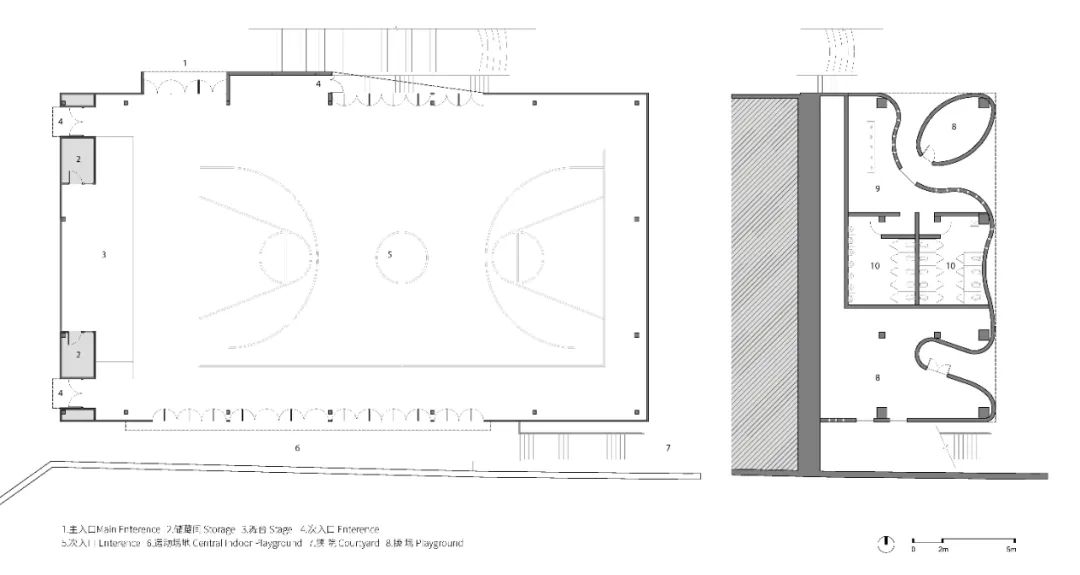

▲平面图

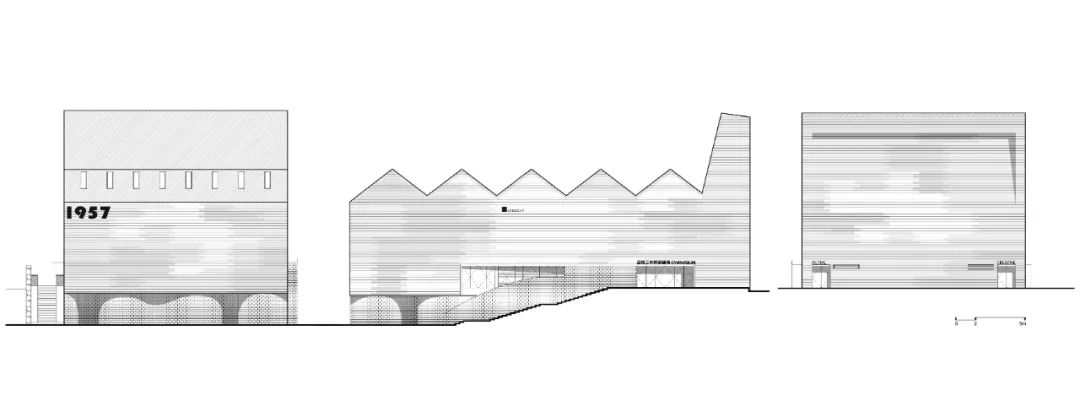

▲立面图

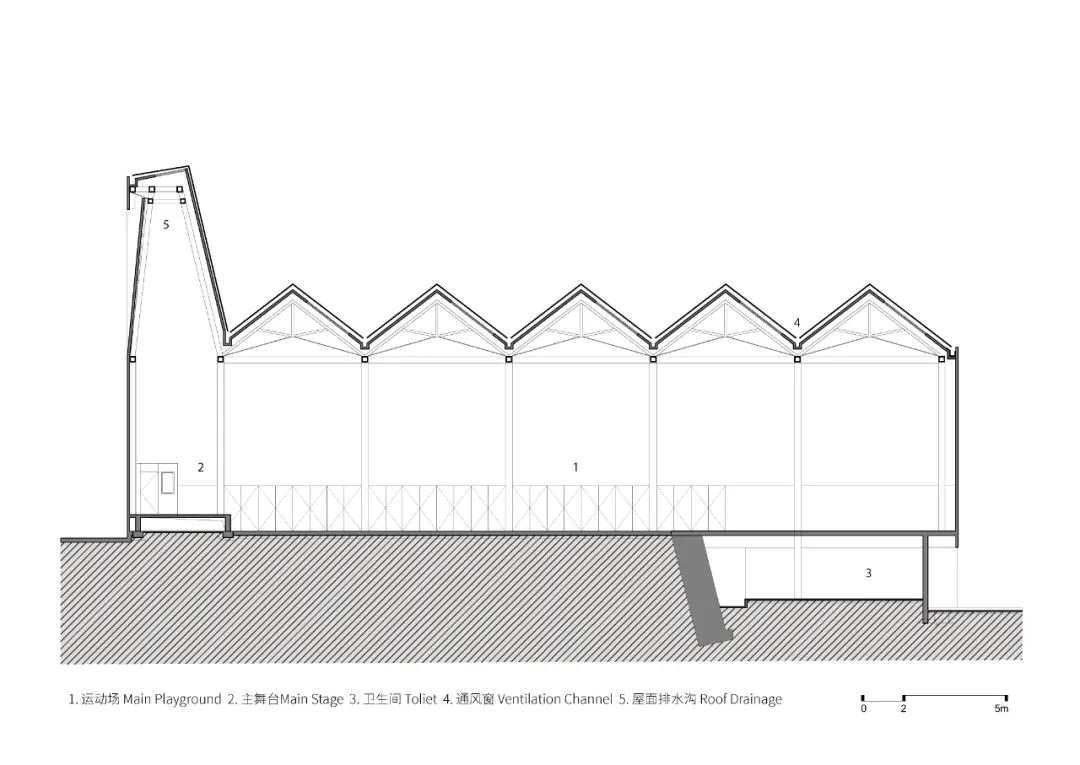

▲剖面图

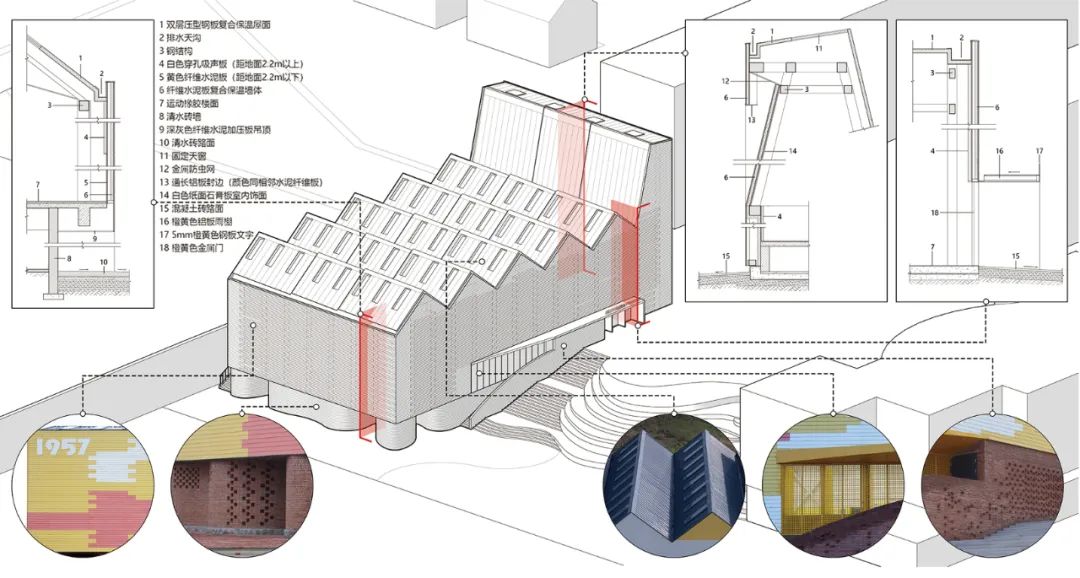

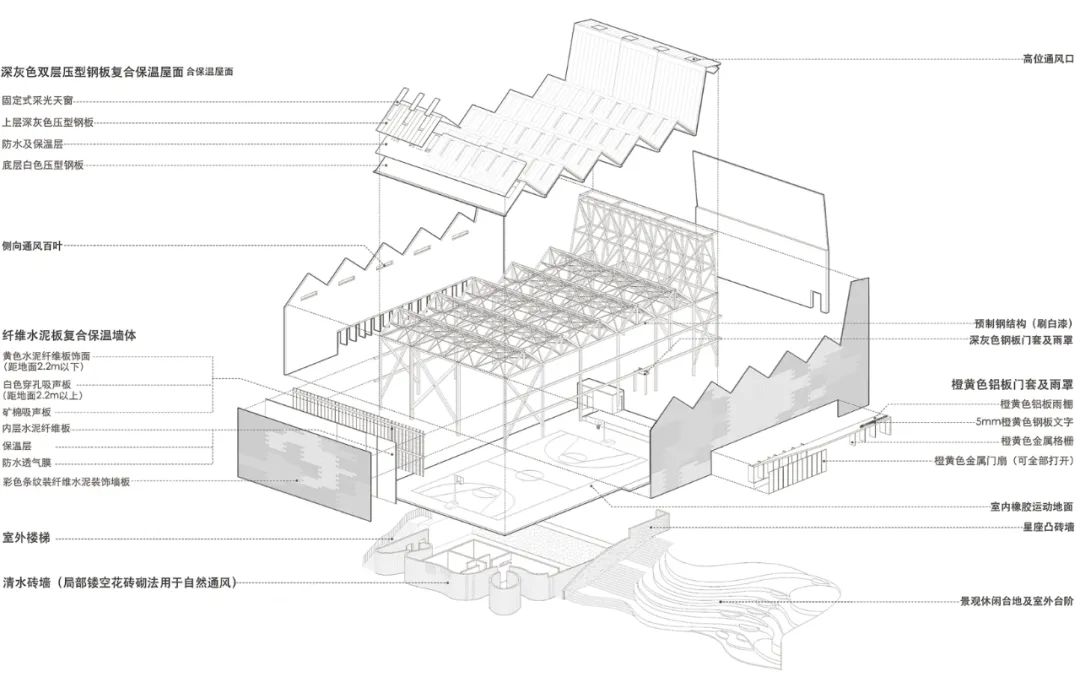

▲爆炸分析图
