恭贺
清华大学建筑设计研究院有限公司
长白山野生道地中药材文化博物馆
荣获2021 Active House Award中国区竞赛
Active Sustainable Award  二等奖


Active Sustainable Award 二等奖

长白山野生道地中药材文化博物馆



项目地址:吉林省延边朝鲜族自治州安图县白河村

设计机构:清华大学建筑设计研究院有限公司

设计团队:朱晓东、胡大伟、席文川、梁歌、张赟、冯正海、赵祯祥、李轩、吕颢冉

绿建技术:郭娟利、金勇运、李铭晨、刘履荷、李飞

专家评语-桂学文:长白山野生道地中药材文化博物馆有机结合东北严寒地区气候特征、竖向15米高差及博物馆功能等系列特殊条件,顺应地形地势,因地制宜地采用半覆土组合式建筑形态。设计以“被动优先,主动优化”的原则,通过BIM耦合光环境性能分析,合理塑造空间形式和布置外窗、天窗的优化调整设计,以提高自然通风采光条件,降低能源消耗,提高室内环境健康舒适性。利用当地材料,进行适当的构建,塑造现代、简约,特色分明的在地建筑。

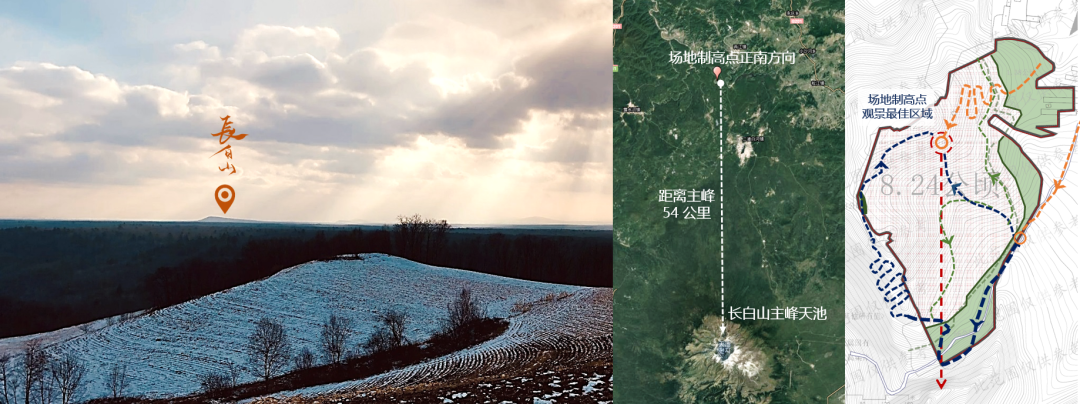

项目基地位于安图县白河村,吉林省延边朝鲜族自治州西南部,距长白山自然保护区约23公里。在严寒条件下,博物馆设计尊重当地既有建筑智慧,在此基础上结合主、被动节能手段,以“被动优先,主动优化”为原则,在设计系统的各种参数中寻找最佳匹配,使整体效能最佳,降低投资和运行成本。

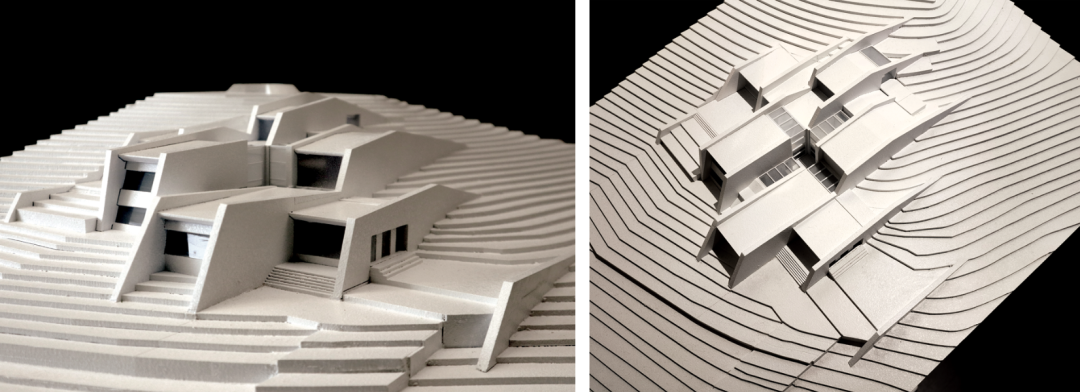

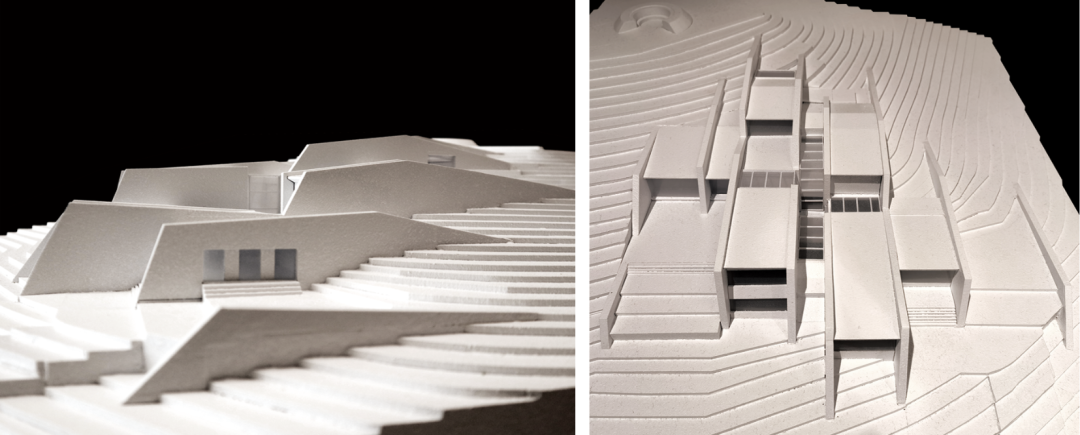

建筑设计理念以消隐式建筑为方向,在保证展藏功能的同时,全面利用最优景观面。建筑结合场地地势,利用近15m的高差和25%的坡度,以半地下模式嵌入山体,形成“半覆土+多层平台”的建筑形式。


设计充分利用项目地冬夏的季节特性以两种状态指引节能设计,进而使建筑设计更加合理。在此基础上,将建筑物内所有设备集成一个系统,对建筑物内照明、供配电、给排水、暖通空调等设备系统进行集中监视、控制和管理,设备之间实现信息共享,从而实现建筑物内的综合管理,形成节能控制。




01

主动性

ACTIVENESS


设计以“被动优先,主动优化”为原则对方案进行全面的模拟,以结果为导向,进行主动式技术设计,以消除设计中的不利因素。通过红外传感器、光强传感器及其他温湿度传感器的反馈机制,作用在屋面光伏系统、地源热泵系统、照明控制系统、自适应可控玻璃幕墙及屋顶开窗系统上,通过集中监视、控制和管理模块,对部分可自控的集热蓄热墙系统进行主动调节,将室内热工性能匹配长白山地区气候,实现综合节能。





02
舒适性
COMFORT


设计基于半地下的建筑布局形式,通过BIM耦合光环境性能的分析,合理布置和及时调整各层外窗、天窗的位置及尺寸。使各层的全自然采光百分比提高了约110%-130%。而后综合DA、CDA、UDI等环境评价指标,优化天窗的“无效光”问题。再利用VELUX分别对不同天窗的中庭区域光环境进行定量模拟,改善采光均匀度等问题。


得益于建筑的朝向及半埋式设计,能够在冬季有效避免主导风向的不利影响,减少能量耗散,降低热负荷,提高能源效率。同时利用双层幕墙及集热蓄热墙,降低空气流动性,充分引入冬日光热。在夏季和过渡季,建筑主要利用红外传感器及光强传感器的控制,控制楼梯井的天窗及可开启幕墙,通过CFD内流场通风模拟,利用自然通风进行降温与空气更新。



03
能源
ENERGY


建筑设计在遵循吉林省公共建筑节能设计标准的同时,将能耗节约以夏季日和冬季日分开计算。

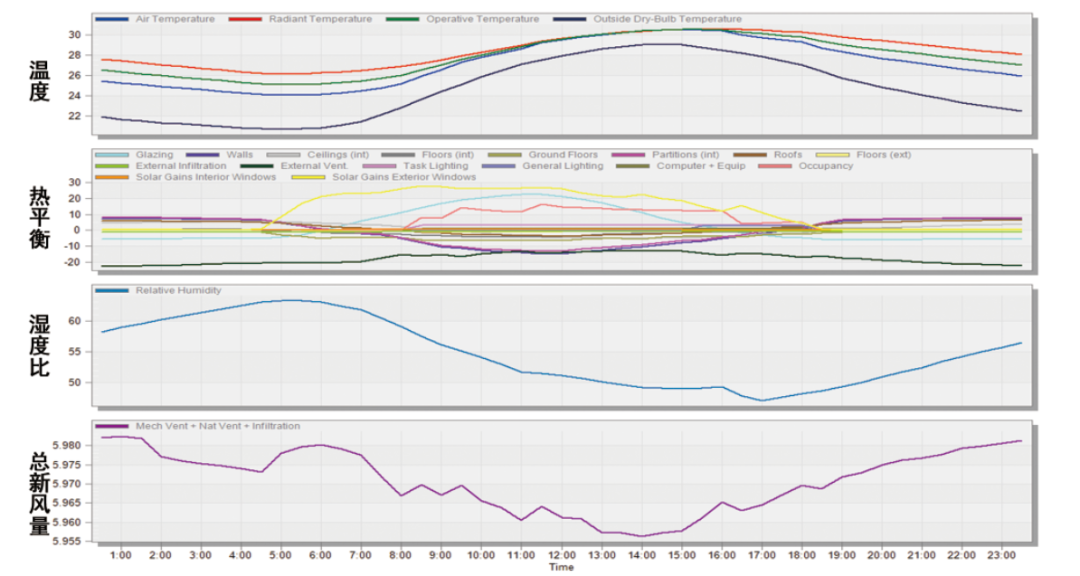

温度与热量吸收—夏季设计日

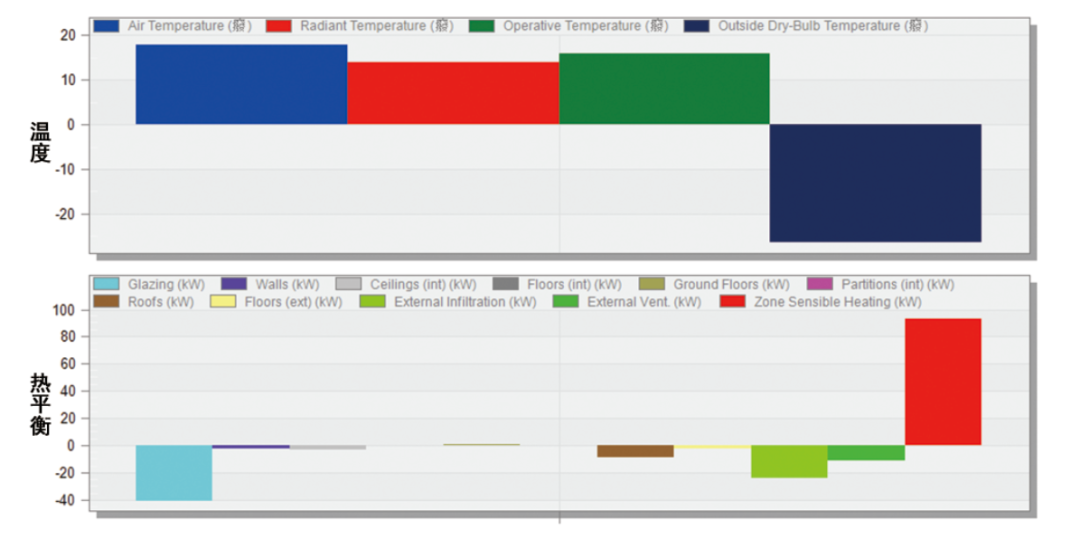

温度与热量散失—冬季设计日

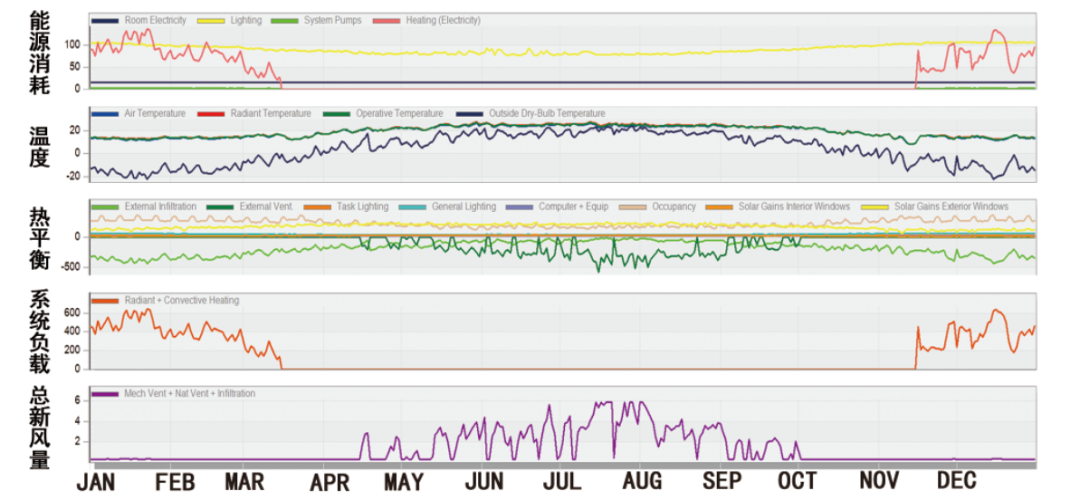

年能耗数据分析



设计从能源消耗量、温度、热平衡、相对湿度、总新鲜空气量等方面出发,在进行能源消耗量模拟后,进行设计的正向反馈。使建筑拥有充足的自然采光及自然通风的同时,降低能源消耗。建筑的产能主要通过屋面光伏技术和地源热泵技术实现,从全生命周期角度降低建筑的能源使用量。



04
环境
ENVIRONMENT

从材料的生产、运输及安装等方面的考虑,因场地2km范围内有混凝土搅拌站,经过碳排放计算,以混凝土为主体材料,在安全、节能、经济上,优于砖和石砌块材料。形成以“混凝土-保温材料-长白山火山岩板”为主的墙体结构。建筑内部的装修,减少装饰材料的使用,墙面保持火山岩板的自然状态,地面以木质材料为主。

因博物馆建筑面积较小且无城市管网,设计采用地埋式智能一体化污水处理设备,设备年耗电158度,收集的水资源通过净化后,可用作冲厕及灌溉回用。



05
项目图纸
DRAWINGS






竞赛其他获奖作品将于近期在“Active House”微信公众平台公布,敬请期待。
